Innovative Solution Bulgaria 社 (sQube) 製品
SPM/AFM 関連製品 AFMコロイドプローブ |
|
 |
Innovative Solutions Bulgaria 社（ブルガリア）の新しいブランドである sQube では、カンチレバーの先端に SiO2
やポリスチレンなどのコロイド粒子を取り付けた AFM プローブを販売しています。大気中や液体中の様々なサンプル測定に用いることができます。
 コロイドプローブの概要
|
一般的なピラミッド形状のシリコンティップのプローブとは異なり、コロイド状の球形形状により、接触面積が広く、柔らかいポリマーや生物サンプルの繊細なサンプルの力測定やトポグラフィースキャンがより安定し、サンプル損傷リスクが低くなります。
コロイドプローブは、機械的特性、接着、粒子表面相互作用、流体力学などに応用されています。 |
カタログダウンロード（PDF） |
 カンチレバーの仕様
|

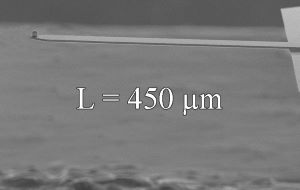

TL-CONT AFM カンチレバー
Force constant： 0.2N/m
Res. Frequency： 13kHz
Length： 450μm |
|
 |
|

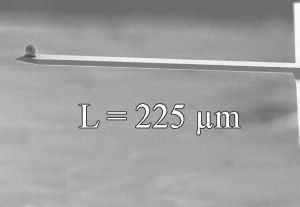

TL-FM AFM カンチレバー
Force constant： 2.8N/m
Res. Frequency： 75kHz
Length： 225μm |
|
 |
|

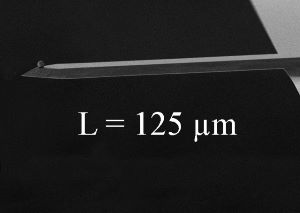

TL-NCH AFM カンチレバー
Force constant： 42N/m
Res. Frequency： 330kHz
Length： 125μm |
|
 |
|
Nanosensors社のディップレスカンチレバーは、シリコン製で長方形の形状をしています。静電気を消散させるためにドーピングされており、一般的なほとんどの溶剤に対して、化学的に不活性です。 |
|

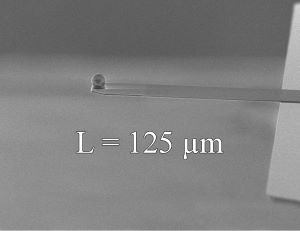

SD-qp-CONT-TL AFM カンチレバー
Force constant： 0.1N/m
Res. Frequency： 30kHz
Length： 125μm |
|
 |
|

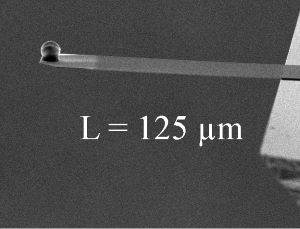

SD-qp-SCONT-TL AFM カンチレバー
Force constant： 0.01N/m
Res. Frequency： 11kHz
Length： 125μm |
|
 |
|
Nanosensors社のディップレスカンチレバーは、長方形の形状をしています。カンチレバーのディテクタ側のティップ周辺の背面は、金コーティングされており、液体環境での測定において、湾曲が少なく、ドリフトが低減されます。 |
|
PNP-TR-TL-Au AFM カンチレバー
Force constant： 0.32/m
Res. Frequency： 67kHz
Length： 100μm |
|
 |
|
PNP-TR-TL-Au AFM カンチレバー
Force constant： 0.08N/m
Res. Frequency： 17kHz
Length： 200μm |
|
|

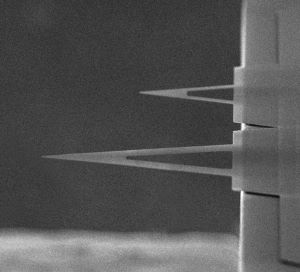

Nanosensors社のディップレスカンチレバーは、窒化物シリコン製で 2 種類の長さの三角形状をしています。カンチレバーは全体的に金コーティングがされています。
PNP-TR-TL-Au AFM カンチレバーを備えたコロイド AFM プローブは、周囲の温度と湿度に大きく依存する複雑な動作をするため、AFM
カンチレバーの曲がりやねじれにつながることがよくあります。このため、非常に柔らかい AFM カンチレバーや流体中での動作が必要な全てのアプリケーションでは、SD-qp-CONT-TL
または SD-qp-SCONT-TL AFM カンチレバーを備えたコロイド AFM プローブを使用することを強くお勧めします。PNP ベースのコロイドプローブの完全性や機能性は保証されていません。 |
 コロイドの種類
|
 |
 |
 |
 |
 |

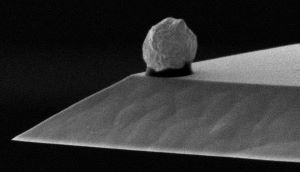

金(Au)マイクロスフィア
直径A=-1.5-3μm
B=3-5.5μm
C=5.5-9μm |

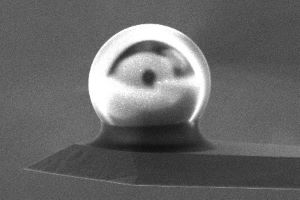

ホウケイ酸ガラス（BSG）マイクロスフィア
直径0=2.5μm
A=-5μm
B=10μm
C=20μm |

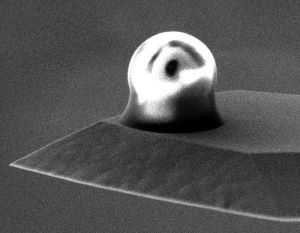

ポリメチルメタクリレート（PMMA）マイクロスフィア
直径A=-1.5μm
B=3.36μm
C=6.44μm
D=9.57μm
E=14.59μm |

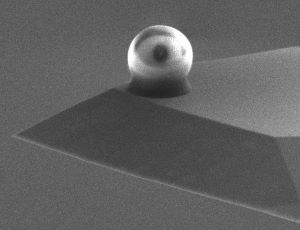

ポリスチレン（PS）マイクロスフェア
直径A=-1.98μm
B=3.6μm
C=6.1μm
D=10.8μm |

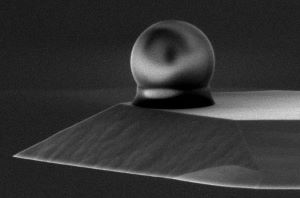

二酸化ケイ素（SiO2）マイクロスフェア
直径A=-2μm
B=3.5μm
C=6.62μm
D=10.2μm
E=15μm |
| ※ |
微粒子合成プロセスでは、表面の滑らかさが完全に球形を保証することはできませんので、ご了承ください。ナノレベルの粗さやわずかな形状の偏差が予想されます。
ご注文時に Q、A、B、C、D、E の粒子径から 1 つ選択してください。 |
|
製品ラインアップ
|
| Colbidal Sphere |
AFM Cantilever |
TL-NCH AFM Cantilever,
by NANOSENSORSTM
42N/m, 330kHz, 125μm |
TL-FM AFM Cantilever,
by NANOSENSORSTM
2.8N/m, 75kHz, 225μm |
TL-CONT AFM Cantilever,
by NANOSENSORSTM
0.2N/m, 13kHz, 450μm |
| Goldφ1.5-3μm |
CP-NCH-Au-A |
CP-FM-Au-A |
CP-CONT-Au-A |
| Goldφ3-5.5μm |
CP-NCH-Au-B |
CP-FM-Au-B |
CP-CONT-Au-B |
| Goldφ5.5-9μm |
CP-NCH-Au-C |
CP-FM-Au-C |
CP-CONT-Au-C |
| Goldφ25μm |
CP-NCH-BSG-0 |
CP-FM-BSG-0 |
CP-CONT-BSG-0 |
| Goldφ5μm |
CP-NCH-BSG-A |
CP-FM-BSG-A |
CP-CONT-BSG-A |
| Goldφ10μm |
CP-NCH-BSG-B |
CP-FM-BSG-B |
CP-CONT-BSG-B |
| Goldφ20μm |
CP-NCH-BSG-C |
CP-FM-BSG-C |
CP-CONT-BSG-C |
| PMMAφ1.5μm |
CP-NCH-PM-A |
CP-FM-PM-A |
CP-CONT-PM-A |
| PMMAφ3.36μm |
CP-NCH-PM-B |
CP-FM-PM-B |
CP-CONT-PM-B |
| PMMAφ6.44μm |
CP-NCH-PM-C |
CP-FM-PM-C |
CP-CONT-PM-C |
| PMMAφ9.57μm |
CP-NCH-PM-D |
CP-FM-PM-D |
CP-CONT-PM-D |
| PMMAφ14.59μm |
CP-NCH-PM-E |
CP-FM-PM-E |
CP-CONT-PM-E |
| PSφ1.98μm |
CP-NCH-PS-A |
CP-FM-PS-A |
CP-CONT-PS-A |
| PSφ3.6μm |
CP-NCH-PS-B |
CP-FM-PS-B |
CP-CONT-PS-B |
| PSφ6.1μm |
CP-NCH-PS-C |
CP-FM-PS-C |
CP-CONT-PS-C |
| PSφ10.8μm |
CP-NCH-PS-D |
CP-FM-PS-D |
CP-CONT-PS-D |
| PSφ14.45μm |
CP-NCH-PS-E |
CP-FM-PS-E |
CP-CONT-PS-E |
| SiOφ2μm |
CP-NCH-SiO-A |
CP-FM-SiO-A |
CP-CONT-SiO-A |
| SiOφ3.5μm |
CP-NCH-SiO-B |
CP-FM-SiO-B |
CP-CONT-SiO-B |
| SiOφ6.62μm |
CP-NCH-SiO-C |
CP-FM-SiO-C |
CP-CONT-SiO-C |
| SiOφ10.2μm |
CP-NCH-SiO-D |
CP-FM-SiO-D |
CP-CONT-SiO-D |
| SiOφ15μm |
CP-NCH-SiO-E |
CP-FM-SiO-E |
CP-CONT-SiO-E |
|
| Colbidal Sphere |
AFM Cantilever |
SD-qp-CONT-TL AFM Cantilever,
by NANOSENSORSTM
0.1N/m, 30kHz, 125μm |
SD-qp-SCONT-TL AFM Cantilever,
by NANOSENSORSTM
0.01N/m, 11kHz, 125μm |
| Goldφ1.5-3μm |
CP-qp-CONT-Au-A |
CP-qp-SCONT-Au-A |
| Goldφ3-5.5μm |
CP-qp-CONT-Au-B |
CP-qp-SCONT-Au-B |
| Goldφ5.5-9μm |
CP-qp-CONT-Au-C |
CP-qp-SCONT-Au-C |
| Goldφ25μm |
CP-qp-CONT-BSG-0 |
CP-qp-SCONT-BSG-0 |
| Goldφ5μm |
CP-qp-CONT-BSG-A |
CP-qp-SCONT-BSG-A |
| Goldφ10μm |
CP-qp-CONT-BSG-B |
CP-qp-SCONT-BSG-B |
| Goldφ20μm |
CP-qp-CONT-BSG-C |
CP-qp-SCONT-BSG-C |
| PMMAφ1.5μm |
CP-qp-CONT-PM-A |
CP-qp-SCONT-PM-A |
| PMMAφ3.36μm |
CP-qp-CONT-PM-B |
CP-qp-SCONT-PM-B |
| PMMAφ6.44μm |
CP-qp-CONT-PM-C |
CP-qp-SCONT-PM-C |
| PMMAφ9.57μm |
CP-qp-CONT-PM-D |
CP-qp-SCONT-PM-D |
| PMMAφ14.59μm |
CP-qp-CONT-PM-E |
CP-qp-SCONT-PM-E |
| PSφ1.98μm |
CP-qp-CONT-PS-A |
CP-qp-SCONT-PS-A |
| PSφ3.6μm |
CP-qp-CONT-PS-B |
CP-qp-SCONT-PS-B |
| PSφ6.1μm |
CP-qp-CONT-PS-C |
CP-qp-SCONT-PS-C |
| PSφ10.8μm |
CP-qp-CONT-PS-D |
CP-qp-SCONT-PS-D |
| PSφ14.45μm |
CP-qp-CONT-PS-E |
CP-qp-SCONT-PS-E |
| SiOφ2μm |
CP-qp-CONT-SIO-A |
CP-qp-SCONT-SIO-A |
| SiOφ3.5μm |
CP-qp-CONT-SIO-B |
CP-qp-SCONT-SIO-B |
| SiOφ6.62μm |
CP-qp-CONT-SIO-C |
CP-qp-SCONT-SIO-C |
| SiOφ10.2μm |
CP-qp-CONT-SIO-D |
CP-qp-SCONT-SIO-D |
| SiOφ15μm |
CP-qp-CONT-SIO-E |
CP-qp-SCONT-SIO-E |
| Colbidal Sphere |
AFM Cantilever |
PNP-TR-TL-Au AFM Cantilever,
by NANOWORLD®
0.32N/m, 67kHz, 100μm |
PNP-TR-TL-Au AFM Cantilever,
by NANOSENSORS®
0.08N/m, 17kHz, 200μm |
| Goldφ1.5-3μm |
CP-PNPS-AuーA |
CP-PNPL-AuーA |
| Goldφ3-5.5μm |
CP-PNPS-Au-B |
CP-PNPL-Au-B |
| Goldφ5.5-9μm |
CP-PNPS-Au-C |
CP-PNPL-Au-C |
| Goldφ25μm |
CP-PNPS-BSG-0 |
CP-PNPL-BSG-0 |
| Goldφ5μm |
CP-PNPS-BSG-A |
CP-PNPL-BSG-A |
| Goldφ10μm |
CP-PNPS-BSG-B |
CP-PNPL-BSG-B |
| Goldφ20μm |
CP-PNPS-BSG-C |
CP-PNPL-BSG-C |
| PMMAφ1.5μm |
CP-PNPS-PM-A |
CP-PNPL-PM-A |
| PMMAφ3.36μm |
CP-PNPS-PM-B |
CP-PNPL-PM-B |
| PMMAφ6.44μm |
CP-PNPS-PM-C |
CP-PNPL-PM-C |
| PMMAφ9.57μm |
CP-PNPS-PM-D |
CP-PNPL-PM-D |
| PMMAφ14.59μm |
CP-PNPS-PM-E |
CP-PNPL-PM-E |
| PSφ1.98μm |
CP-PNPS-PS-A |
CP-PNPL-PS-A |
| PSφ3.6μm |
CP-PNPS-PS-B |
CP-PNPL-PS-B |
| PSφ6.1μm |
CP-PNPS-PS-C |
CP-PNPL-PS-C |
| PSφ10.8μm |
CP-PNPS-PS-D |
CP-PNPL-PS-D |
| PSφ14.45μm |
CP-PNPS-PS-E |
CP-PNPL-PS-E |
| SiOφ2μm |
CP-PNPS-SIO-A |
CP-PNPL-SIO-A |
| SiOφ3.5μm |
CP-PNPS-SIO-B |
CP-PNPL-SIO-B |
| SiOφ6.62μm |
CP-PNPS-SIO-C |
CP-PNPL-SIO-C |
| SiOφ10.2μm |
CP-PNPS-SIO-D |
CP-PNPL-SIO-D |
| SiOφ15μm |
CP-PNPS-SIO-E |
CP-PNPL-SIO-E |
※数量はすべて5本入りです。
※受注生産のため、返品または交換をお受けすることはできません。
|
