Nanomatch社製品 有機エレクトロニクスの仮想設計ソフトウェア
Deposit / QuantumPatch / LightForge KMC |
|
|
 |
 応用例
| |
Nanomatch社のソフトウェアは、モジュール式のセットアップにより、研究者は有機デバイスに関する様々な科学的問題に対処可能です。
分子層の幾何学的側面から単一分子の電気的特性、元の層の電荷キャリア移動度から多層スタックのマルチコンピューティング効果に至ります。ソフトウェアスタックを使用して、OLEDまたはOPVデバイスのプロセスと効果を理解する方法、または材料とデバイスを改善する方法についてのアイデアを得るには、以下の応用例をご参照ください。 |
|
◆OLEDデバイスの最適化-最小限の作業例
|

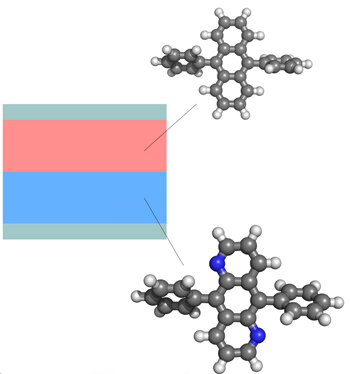

完全なNanomatchソフトウェアスタックを適用して、OLEDスタックの重要な特性であるJ-V特性、デバイスに沿った電荷分布、量子効率を計算する方法を示します。方法論を強調するために最も単純なモデルである二層OLEDに限定しました。この設定は、量子効率の点でかなり「悪い」OLEDですが、OLEDワークフロー内のすべてのモジュールのアプリケーションとシュミレーションによって得られた洞察がデバイスの目標改善にどの様につながるかを示しています。任意の複雑な多層スタックへの拡張は容易です。
応用例のフルテキストは、こちら（PDF）をご参照ください。
|
|
 |
|
|
◆ETL材料のFull in-silicoによる3桁の改善
|
シュミレーションを産業用のR&Dアプローチに応用した実施例です。

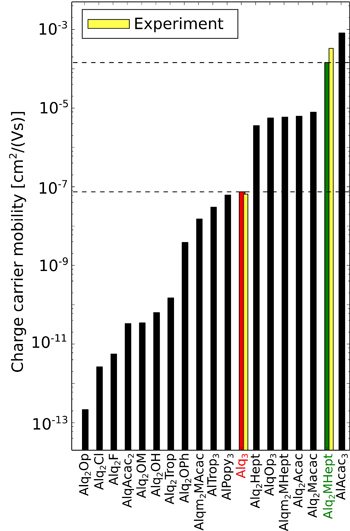

Nanomatchソフトウェアスタックを使用して、電子移動度が3桁改善された新しい化合物がコンピューターで完全に開発されました。これは、予測シュミレーションを設計プロセスに組み込むことにより、実験的な試行錯誤を最小限に抑え、それにより材料設計の革新を促進する方法を例示しています。
応用例のフルテキストは、こちら（PDF）をご参照ください。 |
|
 |
|
|
◆純粋な分子層のバルク移動度
|

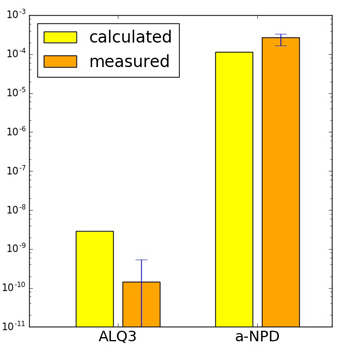

Nanomatchソフトウェアスタックの非常に基本的かつ重要な応用例を示しています。Parametrizer Deposit、QuantumPatch、AnaMobi
mobility solver を使用した、純粋なα-NPDとALQ3層での電荷キャリア移動度の計算です。
応用例のフルテキストは、こちら（PDF）をご参照ください。 |
|
 |
|
|
◆ホスト材料の励起スペクトルに対する環境効果の影響
|

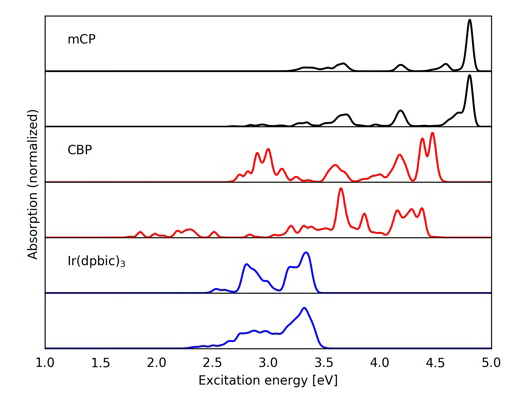

3つのホスト材料の励起スペクトルの計算に、QuantumPatchがどの様に適用されるかを示しています。環境効果は、完全な量子力学的レベルで考慮され、各分子の固有の静電環境によって、誘発された励起スペクトルのシフトをもらたします。
応用例のフルテキストは、こちら（PDF）をご参照ください。
|
|
 |
|
|
◆有機電子層における電荷キャリア移動度の電解と温度依存性の計算
|

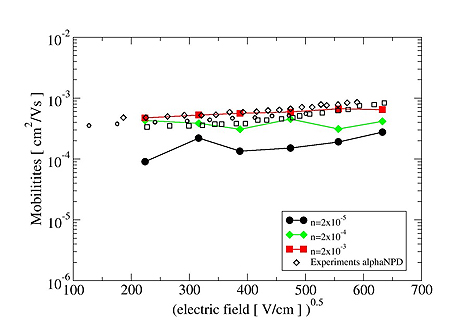

有機電子層の巨視的特性の広範な研究を示しています。パラメータフリーのマルチスケールアプローチに基づいて、LightForge を使用して電荷キャリアシュミレーションを実行し、正孔移動度の温度と電解への依存性を抽出します。このアプローチは、ドープされたシステムやインターフェイスからの影響を分析するために容易に拡張可能です。
応用例のフルテキストは、こちら（PDF）をご参照ください。
|
|
 |
|
|
