Cheap Tubes社製品

CVDグラフェン薄膜 / 酸化グラフェン / グラフェンナノプレートレット / カーボンナノチューブ / ナノワイヤー / ナノインク

【プリンテッドエレクトロニクス材料製品カタログ】
右の画像をクリックすると、プリンテッドエレクトロニクス材料の情報をまとめた製品カタログをダウンロードできます。
PDFファイル形式です。

CVDグラフェン薄膜

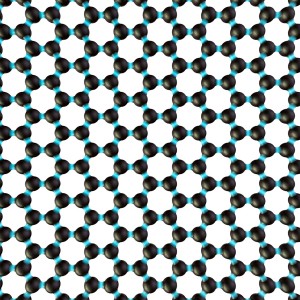

【原子構造】

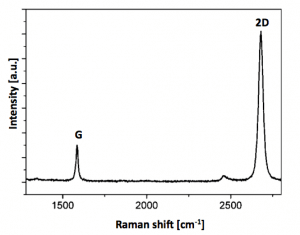

【ラマンスペクトル】

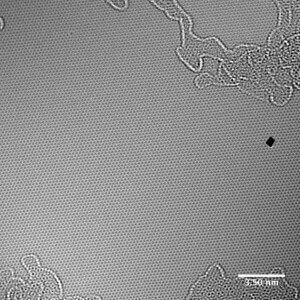

【撮影像】

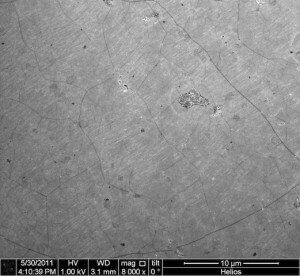

SEM

TEM

製品名	仕様		サイズ	税別価格	型式
製品名	グラフェンフィルム	基板	サイズ	税別価格	型式
GraphenX Synthetic Graphene Nanoplatelets	Transparency: >97% Coverage: >95% Thickness(theoretical): 0.345nm FET Electron Mobility on Al2O3: 　2000cm2/Vs FET Electron Mobility on SiO2/Si: 　4000cm2/Vs Sheet Resistance: 　 580±50 Ohms/sq(1cm×1cm) Grain size: Up to 10μm	SiO2/Si Dry Oxide Thickness: 300nm(±5%) Type/Dopant:P/Bor Orientation: <100> Resistivity: <0.005Ohm・cm Thickness: 525±20μm Front surface: Single Side Polished Back Surface: Etched Particles: <10@0.3μm	10×10mm	￥200,000	080105
Monolayer Graphene Film PET-4	Transparency: >97% Coverage: >95% Thickness(theoretical): 0.345nm FET Electron Mobility on Al2O3: 　 2000cm2/Vs Hall Electron Mobility on SiO2/Si: 　 4000cm2/Vs Sheet Resistance: 　 580±50 Ohms/sq(1cm×1cm) Grain size: Up to 10μm	PET Thickness: 175μm	10×10mm	￥198,000	080303
Monolayer Graphene Film on Quartz 4" wafer	Transparency: >97% Coverage: >95% Thickness(theoretical): 0.345nm FET Electron Mobility on Al2O3: 　 2000cm2/Vs Hall Electron Mobility on SiO2/Si: 　 4000cm2/Vs Sheet Resistance: 　 370±10 Ohms/sq(1cm×1cm) Grain size: Up to 10μm	Quartz Thickness: 500μm Flatness Bow: 20μm Warp: 30μm Roughness: 6Å(on the polished side) Polished: Double side	10×10mm	￥198,000	080502
Monolayer Graphene Film on Si-SIO2-4" round wafer	Transparency: >97% Coverage: >95% Thickness(theoretical): 0.345nm FET Electron Mobility on Al2O3: 　 2000cm2/Vs FET Electron Mobility on SiO2/Si: 　 4000cm2/Vs Sheet Resistance: 　 580±50 Ohms/sq(1cm×1cm) Grain size: Up to 10μm	SiO2/Si Dry Oxide Thickness: 300nm±5% Type/Dopant: P/Bar Orientation: <100> Resistivity: <0.005Ohm・cm Thickness: 525±20μm Front surface: Single Side Polished Back Surface: Etched Particles: <10@0.3μm	10×10mm	￥198,000	080103

酸化グラフェン

酸化グラフェン膜は、任意の基板上に堆積させることが可能です。
酸化グラフェンは、エレクトロニクス、太陽電池、化学センサーなどへフレキシブルに使用可能であり、透明導電膜の製造に適しています。比表面積が高く、電池、コンデンサー、太陽電池用の電極材料として使用されます。酸化グラフェンは安価で、グラフェンよりも製造が容易です。
酸化グラフェンは容易に、異なるポリマー及び他の材料と混合し、引張強度、弾性率、導電率など複合材料の特性を向上させます。酸化グラフェンの構造は、水素貯蔵、イオン導電体及びナノ濾過膜の用途に使用可能です。バイオセンシング及び疾患検出、薬物送達や抗菌材料のために酸化グラフェンは、生物医学分野のために応用できる可能性があります。

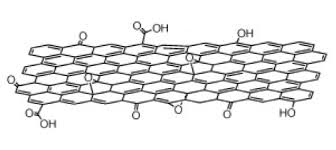

【分子構造】

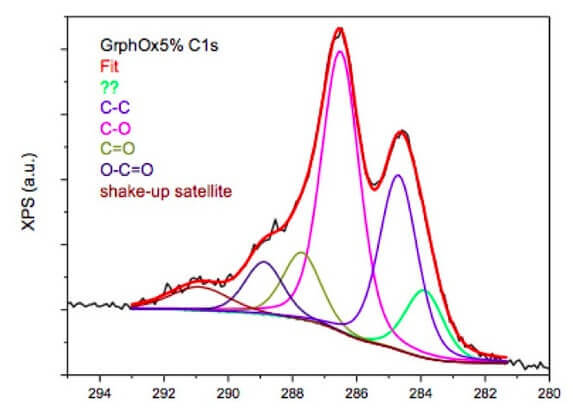

【XPS測定データ】

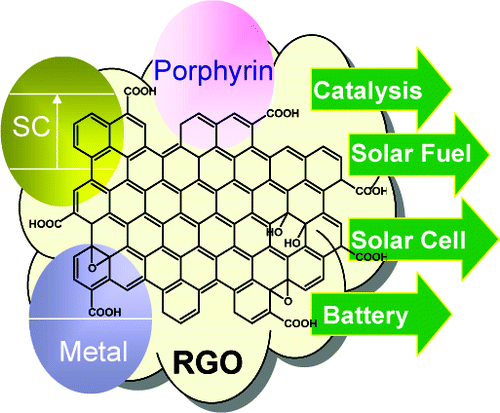

【応用】

グラフェン酸化物の用途は、その高い溶解性とグラフェンに還元する能力などにより多数です。機械的特性の改良および導電性の強化のため添加剤の役割があります。他のナノ材料に比べて分散の問題も克服しています。

【税別価格】

製品名	仕様	サイズ	税別価格	型式	参考画像

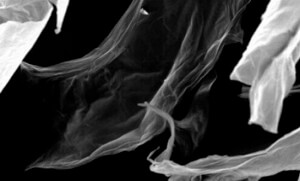

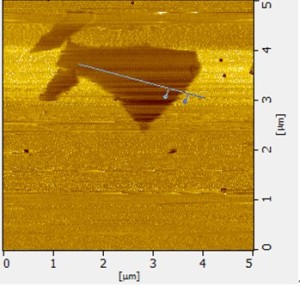

Graphene Oxide Gel	Purity: >99wt% Layers: <3 Thickness: 0.55-1.2nm X&Y Dimensions: 0.5-3μm Color: Brown Physical State: Aqueous Gel	1g	￥58,000	060105	SEM AFM

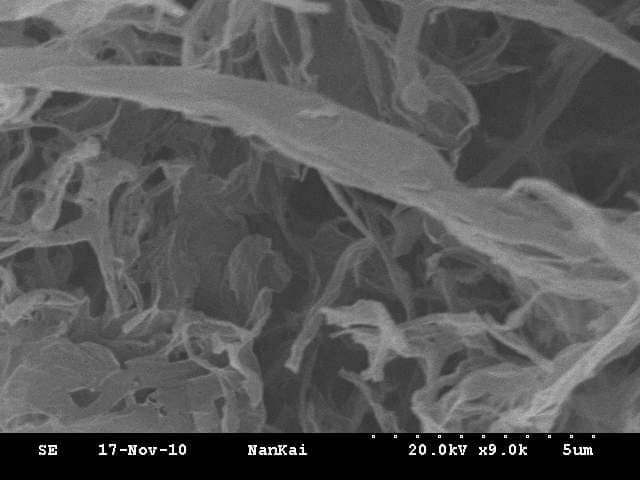

Reduced Graphene Oxide	Size: 300-800nm lateral dimensions Thickness: 0.7-1.2nm by AFM Solubility: Surfactant assisted dispersion is necessary Purity: 99wt% Elemental Analysis: 　C:91.5%, O:8.01%, H:0.94% C to O Mass Ratio: 11.37	1g	￥115,000	060104	SEM XPS TGA
Single Layer Graphene Oxide	Size: 1-20μm lateral dimensions Thickness: 0.7-1.2nm by AFM Solubility: DI Water, NMP, DCB, DMF, and 　other solvents that behave like water Purity: 99wt% Elemental Analysis: 　typical values C:35-42%, O:45-55%, H:3-5%	1g	￥115,000	060103	AFM

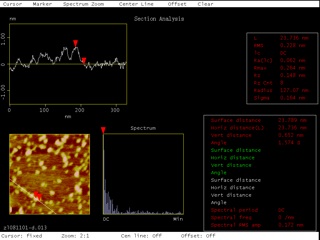

Single Layer Graphene Oxide	Size: <450nm X&Y Thickness: 0.7-1.2nm by AFM Solubility: DI Water, NMP, DCB, or DMF Purity: 99wt% Elemental Analysis: 　C:35-42%, O:45-55%, H:3-5%	1g	￥115,000	060101	AFM

グラフェンナノプレートレット

グラフェンナノプレートレットは、プラスチックや樹脂に2-5wt%添加されると、強度、剛性、また表面靭性などの機械的特性を向上させると同時に、電気や熱の伝導性とガスの不透過性を向上させます。
グラフェンナノプレートレットの特性は、その製造方法によって影響されます。グラフェンナノプレートレットは、5-15原子層のグラファイトを剥離することによって作られています。一般的に使用されるプロセスは、化学剥離やプラズマによるドライ剥離です。誘電体バリア放電は、ドライプロセスであり、私達のグラフェンナノプレートレットが作られている方法です。
グラフェンナノプレートレット構造は、六角形の炭素原子の平行なシートの堆積として考えることができます。ファンデルワールス相互作用により、それらは容易に再凝集します。代表的な厚さは5-20層です。

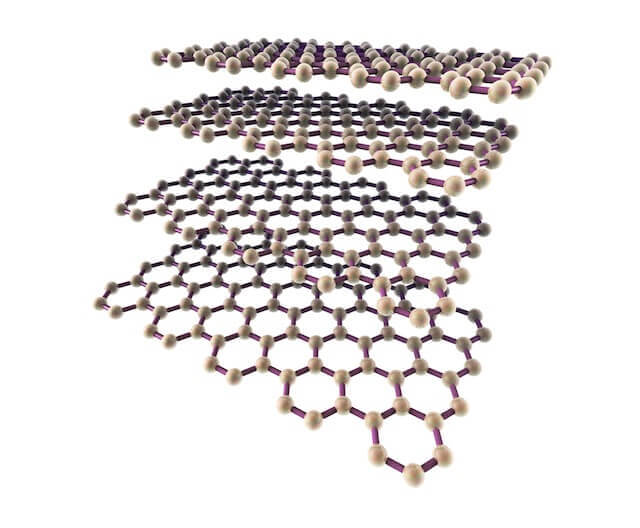

【原子構造】

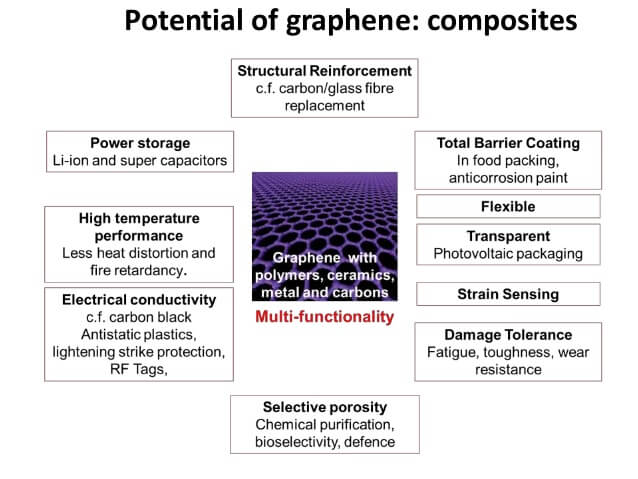

【アプリケーション】

【税別価格】

製品名	仕様	サイズ	税別価格	型式	参考画像
GrapheneX Synthetic Graphene Nanoplatelets	厚み: 2nm 寸法: 20-100nm surface area: >1025 M2/g	1g	￥32,000	050118	TEM Roman Spectra GDMS Surface Area
N2 Functionalized Graphene Nanoplatelets	N2官能化厚み: 3-10nm	1g	￥30,000	050115	TEM
SI Decorated Graphene Nanoplatelets	シリコンドープ厚み: 3-10nm	1g	￥30,000	050119	TEM

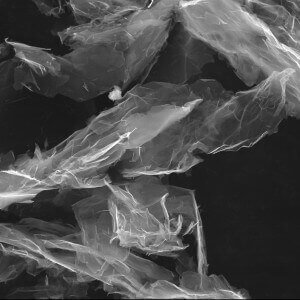

F Functionalized Graphene Nanoplatelets	フルオロ官能化厚み: 3-10nm	1g	￥30,000	050116	TEM

カーボンナノチューブ

カーボンナノチューブは、主として高いアスペクト比とすべての炭素構造に剛性および強度特性を追加することが証明されています。カーボンナノチューブの特性の熱および電気伝導性は、他の導電性または繊維質添加材料のよりもはるかに高いです。界面活性剤は、DI水または他の水性溶媒混合物中で分散液を安定化させるために使用されます。使用される最も一般的な界面活性剤は、PVP、SDS、またはSDBSがあります。カーボンナノチューブ中の炭素原子は、各原子が3つの隣接原子に強い化学結合を介して接続された平面状のハニカム格子構造に配置されています。これらの強力な結合は、グラファイトの基底面弾性率が任意の公知の材料の中で最大の1つである理由です。原子レベルでの強力な結合と高アスペクト比を有するカーボンナノチューブは、最終的に高強度繊維であることが期待されます。

【税別価格】

製品名	仕様	サイズ	税別価格	型式	参考画像

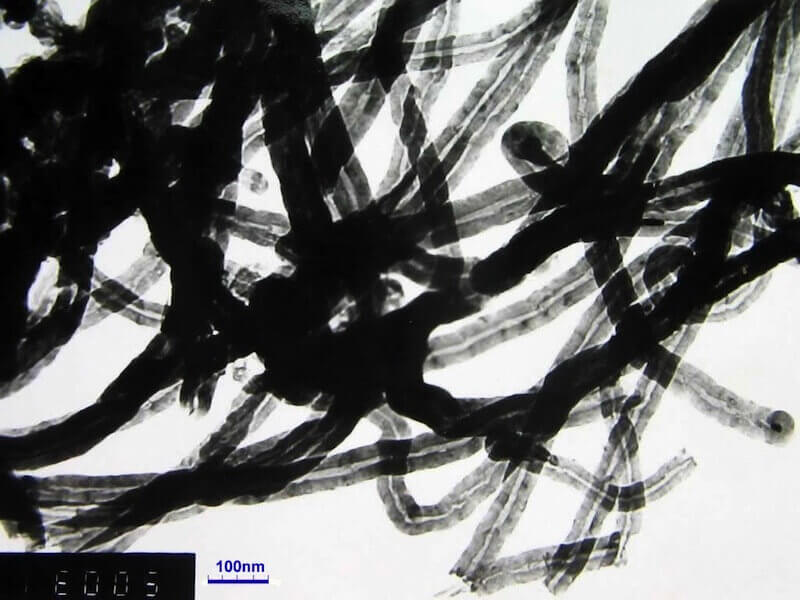

Multi Walled Carbon Nanotubes	Outer Diameter: 50-80nm Inside Diameter: 5-10nm Ash: <1.5wt% Purity: >95wt% Length: 10-20μm Specific Surface Area: 60m2/g Electrical Conductivity: >100S/cm Bulk density: 0.18g/cm3 True density: ～2.1g/cm3	100g	￥52,000	030107	TEM

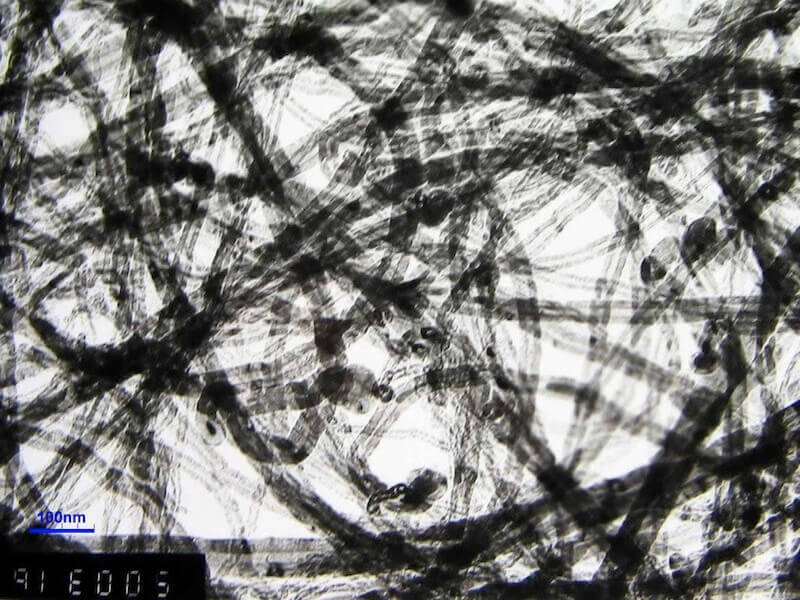

	Outer Diameter: 30-50nm Inside Diameter: 5-10nm Ash: <1.5wt% Purity: >95wt% Length: 10-20μm Specific Surface Area: 60m2/g Electrical Conductivity: >100S/cm Bulk density: 0.28g/cm3 True density: ～2.1g/cm3	100g	￥52,000	030106	TEM

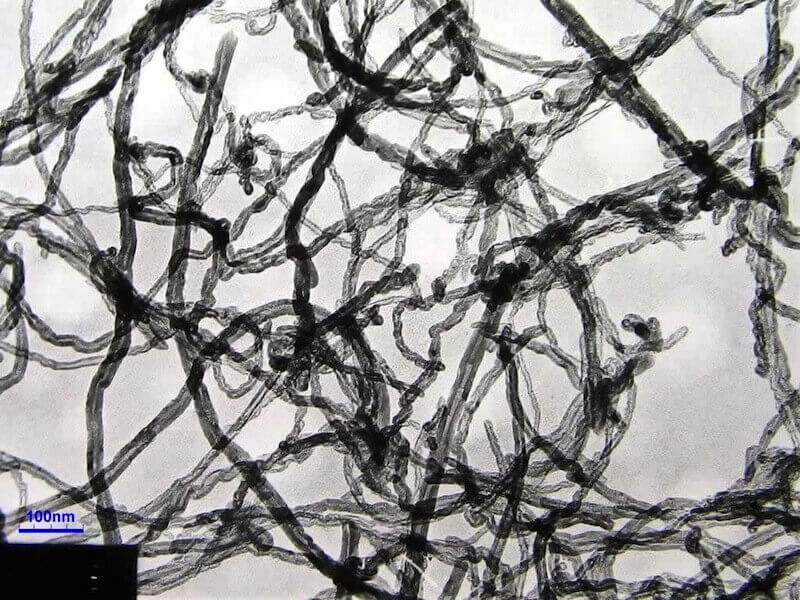

	Outer Diameter: 20-30nm Inside Diameter: 5-10nm Ash: <1.5wt% Purity: >95wt% Length: 10-30μm Specific Surface Area: 110m2/g Electrical Conductivity: >100S/cm Bulk density: 0.28g/cm3 True density: ～2.1g/cm3	100g	￥53,000	030104	TEM

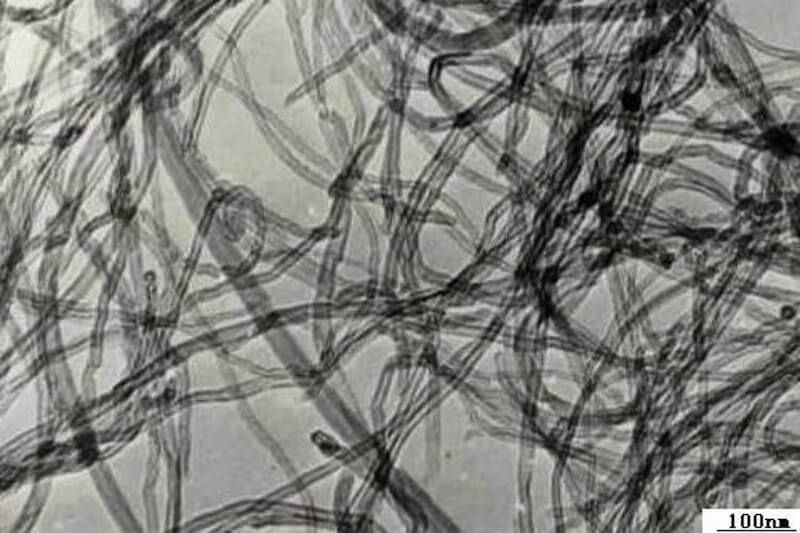

	Outer Diameter: 10-20nm Inside Diameter: 3-5nm Ash: <1.5wt% Purity: >95wt% Length: 10-30μm Specific Surface Area: 233m2/g Electrical Conductivity: >100S/cm Bulk density: 0.22g/cm3 True density: ～2.1g/cm3	10g	￥42,000	030103	TEM
Thin Walled Carbon Nanotubes	Outer Diameter: 3-5nm Length: 5-30nm Purity: >90wt% SSA: 490m2/g ASH: <5% EC: >100s/cm Tap Density: >0.14g/cm3 Ignition Temperature: 610C Ig/Id: >20	1g	￥84,000	010109	TEM
N2 Functionalized Single Walled-Double Walled Carbon Nanotubes	Outer Diameter: 1-4nm Inside Diameter: 0.8-1.6nm Ash: <0wt% Purity: >99wt% Length: 3-30μm SWCNT/DWCNT Mix approximately: 50/50 Possible MWCNT content: <2% Primary Functionality: N-H	1g	￥84,000	010105	TEM
F Functionalized Single Walled-Double Walled Carbon Nanotubes	Outer Diameter: 1-4nm Inside Diameter: 0.8-1.6nm Ash: <0wt% Purity: >99wt% Length: 3-30μm SWCNT/DWCNT Mix approximately: 50/50 Possible MWCNT content: <2% Primary Functionality: Fx	1g	￥84,000	010106	TEM

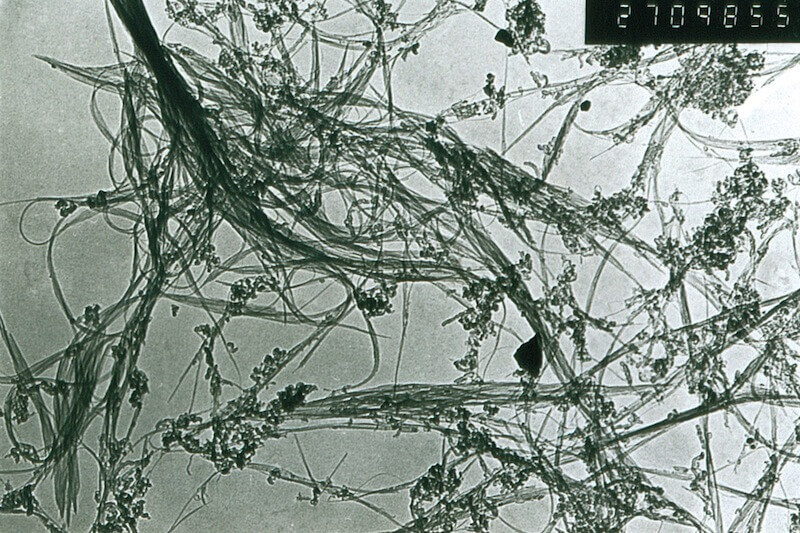

Short COOH Functionalized Single Walled-Double Walled Carbon Nanotubes	Outer Diameter: 1-4nm Inside Diameter: 0.8-1.6nm Ash: <1.5wt% Purity: >90wt% Additional MWNT content: >5wt% Amorphous Carbon Content: <3wt% Length: 0.5-2.0μm Specific Surface Area: 407m2/g Electrical Conductivity: >100S/cm Bulk density: 0.14g/cm3 True density: ～2.1g/cm3	1g	￥61,000	010403	TEM

ナノワイヤー

太陽電池、透明導電膜や他のアプリケーションのための銀ナノワイヤーです。

【税別価格】

製品名	仕様	サイズ	税別価格	型式	参考画像

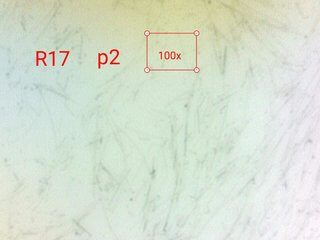

Silver Nanowires	OD: 70-140nm Length: Predominately 20-90μm	1g	お問合せ	050101	Nanowire image

ナノインク

高感度センサー、デバイス、及び他の最先端のアプリケーションのためのグラフェンインクです。
リサーチグレードのグラフェンナノプレートレットで生産されます。
お気軽にお問合せください。

【税別価格】

製品名	仕様	サイズ	税別価格	型式

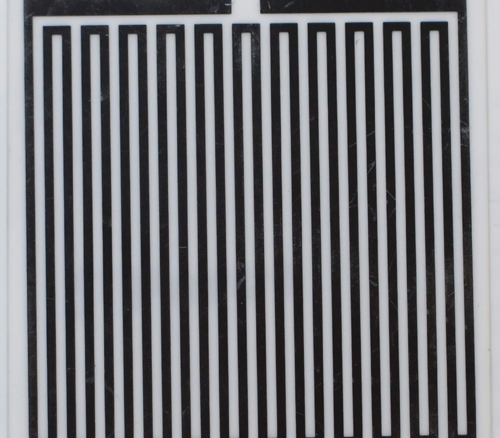

Graphene Ink	抵抗: 25-50 ohms 厚み: 25μm	お問合せ	お問合せ	550101

お問い合わせ　試薬部： biosupport@filgen.jp　P.052-624-4388
