Nano Cintech 社製品
銀ナノ材料
銀ナノワイヤー / 銀ナノ粒子 / 導電性インク / 導電性フィルム

Nano Cintech社は、最先端の銀ナノ構造体・応用製品を開発・製造しており、銀ナノテクノロジー分野におけるリーディングカンパニーです。高品質な銀ナノワイヤー、ナノ粒子、並びに銀ナノ材料を応用した導電性インク・フィルム等を販売しています。
Nano Cintech社の提供する銀ナノ製品は、スマートフォン・タブレットをはじめとする電子デバイス、ディスプレイ、太陽電池、オプトエレクトロニクス製品、医療機器、自動車、建築材料、浄水システム、食品など、様々な分野に応用され、技術革新の先端を行く製品です。

カタログダウンロード(PDF)

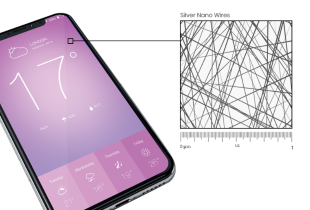

銀ナノワイヤー


豊富なアスペクト比の銀ナノワイヤーを提供しています。(特許保有技術)
Nano Cintech社の提供する銀ナノワイヤーは、優れた導電性と低い抵抗値を示し、非常に高い透明性を実現しています。タッチスクリーン技術、抗菌・抗ウイルス製品、ウェラブルデバイス、LED照明技術等の多岐に渡る分野での応用が期待されています。

【既存の製品用途一例】
・デジタルノートパッド ・RFIDチップ
・タブレット、モバイルデバイス ・太陽電池
・スマートグラスサンルーフ ・浄水システム
型式 直径 長さ 提供形態 容量(AgNW量) 税別価格
NW2020A 20-25 nm 20 μm 水分散(1%w/v) 1/5/10/50/100/250 g お問合せ
NW2005A 20-25 nm 5 μm 水分散(1%w/v) 1/5/10/50/100/250 g お問合せ


銀ナノ粒子


Nano Cintech社で合成された銀ナノ粒子は、形状と粒子径の高い均一性が特徴です。銀ナノ粒子は、導電性インクとしての安定した懸濁液製造のための導電性フィラーとして使用することが可能です。

【アプリケーション一例】
・抗菌、抗ウイルス
・医療機器
・ドラッグデリバリー
・水、空気浄化システム
・導電性インク
型式 粒子径 提供形態 容量 税別価格
NP20 平均 20 nm
(1 nm ~ 100 nm)
粉末 100/250 g お問合せ


導電性インク


【導電性インクについて】
導電性インクは、ポリマーでコーティングされた銀粒子と銀ベースの化合物を水性媒体または有機媒体中で組み合わせたものです。
Nano Cintech社の提供する導電性シルバーシンクは、他社製品と比較して10分の1の銀量で同程度の電気特性を示します。これにより、研究・製品開発のコスト削減を叶えることができます。ポリエステルやガラス、ITO(酸化インジウムスズ)など、様々な基材に印刷できる低コストな導電性インクで、低温硬化が可能なため、上記の様な低耐熱性基材に適しています。

【アプリケーション一例】
・プリンテッドエレクトロニクス
・ウェラブルエレクトロニクス
・フレキシブル回路基板
・自動車部品
・曲げ可能なデバイス
・RFIDチップ

◆導電性コーティング剤(透明導電性フィルム製造向け)
Nano Cintech社は、透明導電性フィルム(TCF)の製造に不可欠な水性銀ナノワイヤー導電性インク(銀ナノ粒子不使用)と水性オーバーコートインクを製造販売しています。
また、本インク製品を使用した透明導電性フィルム完成品も同時に販売しております。
⇒「導電性フィルム」の製品項目情報をご参照ください。

製品 粘度 シート抵抗 導電性物質含有量 容量 税別価格
Condective Ink(導電性インク) <10 cPs 50-300 Ω/sq 0.08-0.12 % 1000 g お問合せ
Overcoat Ink(オーバーコートインク) <10 cPs - N/A 500 mL お問合せ
※詳細情報については、ページ上記のカタログ(PDF)をご参照頂くか、あるいは弊社までお問合せください。

◆導電性インク剤(プリンテッドエレクトロニクス応用向け)
環境負荷の少ない溶剤として水を選択することで、低い硬化温度・短い硬化時間を特徴とする導電性インクを実現しました。回路やパターン、接続部の印刷など、幅広い用途に使用できる導電性インクです。pH=7 であることから、生化学分野での利用も可能です。

型番 対応印刷技術 粘度 導電率-σ
@25℃
硬化条件 容量 税別価格
WCI-D ディスペンサー塗布 <40 cPs >106 S/m 100℃, 1min. 100 g お問合せ
WCI-HTSP スクリーン印刷 8,000-12,000 cPs >105 S/m 110℃, 5min. 100/250/500/1000 g お問合せ
WCI-STSP スクリーン印刷 8,000-12,000 cPs >106 S/m 110℃, 5min. 100/250/500/1000 g お問合せ
※詳細情報については、ページ上記のカタログ(PDF)をご参照頂くか、あるいは弊社までお問合せください。

◆導電性インク 小容量キット(インク 4 種類 各20mL)
上記、導電性インク 4 種類 各 20mL ずつ少量にてお試しいただけるキットも販売いたしております。
比較検討用にご使用いただけます。
詳細はお問合せください。


導電性フィルム


【透明導電膜(TCF)について】
透明導電膜(TCF)は、光学的に透明で導電性のある材料で構成された薄膜です。エレクトロクロミックガラス、ソーラーパネル、液晶ディスプレイ(LCD)、有機ELディスプレイ、タッチパネル、太陽光発電など、様々な製品の重要な構成要素となっています。
Nano Cintech社は、銀ナノ構造体を用いた新しい透明導電膜を開発しました。この銀ナノワイヤーフィルムは、フィルム基材に銀ナノワイヤーを含む導電性インク及び保護のためのオーバーコートインクが塗布・積層されています。従来のITOフィルムよりも低い抵抗値、優れた柔軟性、高い導電性を維持しながらも、低コストであるという利点を持つ透明導電性銀合金フィルムを提供しています。
また、本フィルム製品に使用されている導電性インク・オーバーコートインクを同時に販売しております。
⇒「導電性インク」の製品項目情報をご参照ください。

【アプリケーション一例】
・太陽電池
・液晶ディスプレイ
・自動車産業向けスマートガラス
・スマートプライバシーガラス
製品・型番 TCF 構成 ヘイズメーター
(ASTM D1003)
色調(CIE Lab) 膜厚
(10-6m)
フィルム抵抗
(Ω/sq)
提供形態
T(%) H(%) L* a* b*
Transparent Conductive Films
(TCF-R100)
OC/AgNWs/PET >91 <1 92.9 -0.09 0.34 188 90-110 24cm x 30 cm
1/5 枚
