ScanSens社製品
SPMプローブ(カンチレバー)関連消耗品
SPMプローブ/Test samples/グラファイト基板/SPM較正用グレーティング


Test samples


●SiC Calibration Samples

数ナノメートル間隔でAFM走査垂直方向の動きを簡単な較正で実行するよう設計された
較正の簡略化は半組織化単分子膜の高さ(0.75/1.5nm)のほぼ均一な分布により提供される
基板サイズ 中間ステップ
の平均距離
ステップ高 ステップ間領域の平均粗さ 数量 税別価格 型式
5×5×0.3mm 0.15-0.4μm 0.75mm 0.09mm 1 ¥56,000 SiC/0.75
0.2-0.5μm 1.5mm SiC/1.5

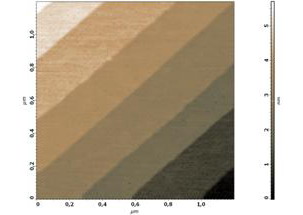

図1

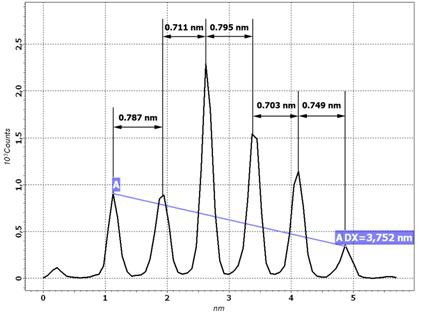

図2

●PFM03 Test Pattern for Piezoresponse Force Microscopy

圧電応答顕微鏡のためのテストサンプル
変調電圧パラメータの最適化


基板サイズ 基板の厚さ:h ピリオド(D) 長さ(L) 数量 税別価格 型式
5×5mm 500μm 10μmm 100μm 1 ¥101,000 PFM03

(a)

(b)

(C)

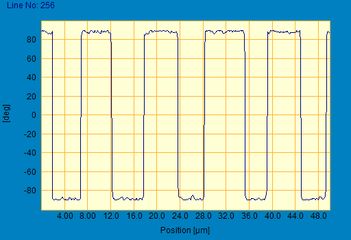

  上図:PFMモードにより、試料で得られた典型的なドメインパターン
(a)振幅、(b)圧電応答信号の位相、(c)位相プロファイル

●DNA Test Sample

Z軸解像度のテスト
プローブ先端の曲率半径の測定


数量 税別価格 型式 イメージ画像
1 ¥56,000 DNA01 スキャン

●Standard biological sample

生物試料のAFMスキャン用テストサンプル
DNAおよびバクテリオファージのスキャンなどが可能


数量 税別価格 型式 イメージ画像
1 ¥56,000 BS01 スキャン


グラファイト基板 HOPG(High Ordered Pyrolytic Graphite)


グレード MS値 厚み サイズ 数量 税別価格 型式
ZYA 0.4°-0.7° 0.4-0.7mm 7×7mm 2 ¥40,000 GRAS/0.6×7×7
ZYA 0.4°-0.7° 0.8-1.8mm 7×7mm 2 ¥58,000 GRAS/1.0×7×7
ZYA 0.4°-0.7° 0.8-1.8mm 10×10mm 1 ¥71,000 GRAS/1.0×10×10
ZYA 0.4°-0.7° 1.5mm 10×10mm 1 ¥86,000 GRAS/1.5×10×10
ZYA 0.4°-0.7° 2.0mm 10×10mm 1 ¥98,000 GRAS/2.0×10×10
ZYB 0.8°±1.2° 0.4-0.7mm 7×7mm 3 ¥30,000 GRBS/0.6×7×7
ZYB 0.8°±1.2° 0.8-1.8mm 7×7mm 3 ¥39,000 GRBS/1.0×7×7
ZYB 0.8°±1.2° 0.8-1.8mm 10×10mm 1 ¥41,000 GRBS/1.0×10×10
ZYB 0.8°±1.2° 1.5mm 10×10mm 1 ¥51,000 GRBS/1.5×10×10
ZYB 0.8°±1.2° 2.0mm 10×10mm 1 ¥55,000 GRBS/2.0×10×10
ZYH 3.5°±5.0° 0.4-0.7mm 7×7mm 3 ¥27,000 GRHS/0.6×7×7
ZYH 3.5°±5.0° 0.8-1.8mm 7×7mm 3 ¥30,000 GRHS/1.0×7×7
ZYH 3.5°±5.0° 1.0mm 10×10mm 2 ¥40,000 GRHS/1.0×10×10
ZYH 3.5°±5.0° 1.5mm 10×10mm 2 ¥48,000 GRHS/1.5×10×10
ZYH 3.5°±5.0° 2.0mm 10×10mm 2 ¥52,000 GRHS/2.0×10×10


SPM較正用グレーティング


●TGZシリーズ
ステップ高 ピッチ 基板サイズ 有効面積 数量 税別価格 型式
20±1.5nm 3±0.05μm 5×5×0.5mm 3×3mm 1 ¥45,000 TGZ1
110±2nm TGZ2
520±3nm TGZ3

●TGGシリーズ
エッジ角 エッジ半径 ピッチ 基板サイズ 有効面積 数量 税別価格 型式
70° <10nm 3±0.05μm 5×5×0.5mm 3×3mm 1 ¥67,000 TGG1

●TGXシリーズ
エッジの曲率半径 ピッチ 基板サイズ 有効面積 数量 税別価格 型式
10nm以下 3±0.05μm 5×5×0.5mm 3×3mm 1 ¥67,000 TGX1

●TGQシリーズ
ピッチ 高さ 四角形サイズ 基板サイズ 有効面積 数量 税別価格 型式
3±0.05μm 20±1.5nm 1.5±0.35um 5×5×0.5mm 3×3mm 1 ¥90,000 TGQ1

●TGTシリーズ
先端角度 先端曲率半径 ピッチ 対角線ピッチ 基板サイズ 有効面積 高さ 数量 税別価格 型式
50±10° <10nm 3±0.05μm 2.12μm 5×5×0.5mm 2×2mm 0.3-0.5um 1 ¥90,000 TGT1

●グレーティングセット

様々な種類のグレーティングのセットです。複数の較正を行いたい時に有効です。

セット内容 数量 税別価格 型式
TGZ1
TGZ2
TGZ3
1 ¥67,000 TGS1
TGZ1
TGZ2
TGZ3
TGX1
TGG1
TGT1
1 ¥136,000 TGS2
TGZ1
TGZ2
TGZ3
TGX1
TGG1
TGT1
TGQ1
1 ¥257,000 TGSFull
