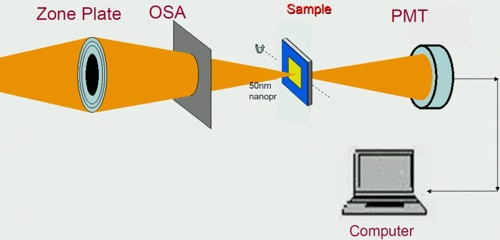

製品情報・受託サービス情報 What's New!　製品・サービス情報　ダウンロード　e-mail_news登録　　　　 会社情報 概要　ミッション　アクセス　リクルート　連絡先　ビジネスパートナー　ライセンス　個人情報保護方針 Home＞製品・サービス情報＞試薬・材料・消耗品＞YW MEMS社製 電子顕微鏡用消耗品 製品・サービス情報 　　 受託サービス サービス別ラインナップ 　　 科学機器 製品別ラインナップ メーカー別ラインナップ 　　 試薬・材料・消耗品 製品別ラインナップ メーカー別ラインナップ + YW MEMS ・ X線用窒化シリコンメンブレン ・ TEM用窒化シリコンメンブレン ・ 多孔質窒化シリコンメンブレン ・ 液中測定チップ 　　 ソフトウェア 製品別ラインナップ メーカー別ラインナップ YW MEMS 社製品 電子顕微鏡関連消耗品 X線用窒化シリコンメンブレン/TEM用窒化シリコンメンブレン/多孔質窒化シリコンメンブレン/液中測定チップ YW MEMS 社は、2015年の設立以来、MEMS チップとモジュールの研究開発、製造に注力してきました。MEMS 技術を用いてX線分析及び電子顕微鏡撮影用に高品質の窒化シリコンメンブレンを製造、販売しています。 X線用窒化シリコンメンブレン 走査型透過X線顕微鏡(STXM)用の理想的な生物学的サンプルサポートフィルムです。 放射光源の STXM 技術は、生物サンプルを自然条件下のままサブミクロンの空間的および化学的分析を実行できます。また、高真空の軟 X 線部分を大気圧から分離するための真空ウィンドウとしても使用できます。細胞研究においてシンクロトロン放射ビームラインの汚染障壁として使用できます。 【特長】 1. 高いX線透過率 2. 非常に平坦な表面 3. 清潔な表面 4. 優れた化学的安定性 5. 高い機械的強度 【製品ラインアップ】 メンブレン厚（nm） ウインドウサイズ（mm） フレームサイズ（mm） フレーム厚（μm） 容量 税別価格 型式 10 0.25x0.25 5x5 200 10枚入り お問合せ TE025Z 10 0.5x0.5 5x5 200 10枚入り お問合せ TE050Z 20 0.25x0.25 5x5 200 10枚入り お問合せ TE025Y 20 0.5x0.5 5x5 200 10枚入り お問合せ TE050Y 30 0.25x0.25 5x5 200 10枚入り お問合せ TE025A 30 0.5x0.5 5x5 200 10枚入り お問合せ TE050A 30 1x1 5x5 200 10枚入り お問合せ TE100A 50 0.25x0.25 5x5 200 10枚入り お問合せ TE025B 50 0.5x0.5 5x5 200 10枚入り お問合せ TE050B 50 1x1 5x5 200 10枚入り お問合せ TE100B 50 1.5x1.5 5x5 200 10枚入り お問合せ TE150B 50 2x2 5x5 200 10枚入り お問合せ TE200B 100 0.1x0.1 5x5 200 10枚入り お問合せ TE010C 100 0.25x0.25 5x5 200 10枚入り お問合せ TE025C 100 0.5x0.5 5x5 200 10枚入り お問合せ TE050C 100 1x1 5x5 200 10枚入り お問合せ TE100C 100 1.5x1.5 5x5 200 10枚入り お問合せ TE150C 100 2x2 5x5 200 10枚入り お問合せ TE200C 100 0.5x0.5 7.5x7.5 200 10枚入り お問合せ TE75050C 100 2x2 7.5x7.5 200 10枚入り お問合せ TE75200C 100 3x3 10x10 200 5枚入り お問合せ TE100300C 100 5x5 10x10 200 5枚入り お問合せ TE100500C 200 0.1x0.1 5x5 200 10枚入り お問合せ TE010D 200 0.25x0.25 5x5 200 10枚入り お問合せ TE025D 200 0.5x0.5 5x5 200 10枚入り お問合せ TE050D 200 1x1 5x5 200 10枚入り お問合せ TE100D 200 1.5x1.5 5x5 200 10枚入り お問合せ TE150D 200 2x2 5x5 200 10枚入り お問合せ TE200D 200 2.5x2.5 5x5 200 10枚入り お問合せ TE250D TEM 用窒化シリコンメンブレン シングルウィンドウおよびウィンドウアレイ TEM 用窒化シリコンメンブレンは、主に TME 試料ホルダーの指示膜として使用され、電子顕微鏡下での生物サンプルや材料サンプルの高解像度観察を実現します。 微細多孔質ウィンドウは、高度な MEMS プロセスによって製造され、基板を用いずにナノチューブ、2 次元材料、その他ナノマテリアルの観察が可能です。 図：微細多孔質タイプ 【特長】 1. 高い電子ビーム透過率 2. 非常に平坦な表面 3. 耐熱性 4. 優れた化学的安定性 5. 幅広い用途 【製品ラインアップ】 ◆シングルウインドウタイプ メンブレン厚 （nm） ウインドウサイズ （mm） フレームサイズ （mm） フレーム厚 （μm） 容量 税別価格 型式 10 0.1ｘ0.1 3ｘ3 200 10枚入り お問合せ SG010Z 10 0.15ｘ0.15 3ｘ3 200 10枚入り お問合せ SG015Z 10 0.25x0.25 3ｘ3 200 10枚入り お問合せ SG025Z 10 0.5x0.5 3ｘ3 200 10枚入り お問合せ SG050Z 15 0.5ｘ0.5 3ｘ3 200 10枚入り お問合せ SG005A 15 0.25ｘ0.25 3ｘ3 200 10枚入り お問合せ SG025A 15 0.5ｘ0.5 3ｘ3 200 10枚入り お問合せ SG050A 15 1ｘ1 3ｘ3 200 10枚入り お問合せ SG100A 20 0.01ｘ0.01 3ｘ3 200 10枚入り お問合せ SG001AT 20 0.5ｘ0.5 3ｘ3 200 10枚入り お問合せ SG050AT 30 0.25ｘ0.25 3ｘ3 200 10枚入り お問合せ SG025B 30 0.5ｘ0.5 3ｘ3 200 10枚入り お問合せ SG050B 30 1ｘ1 3ｘ3 200 10枚入り お問合せ SG100B 50 0.1ｘ0.1 3ｘ3 200 10枚入り お問合せ SG010C 50 0.25ｘ0.25 3ｘ3 200 10枚入り お問合せ SG025C 50 0.5ｘ0.5 3ｘ3 200 10枚入り お問合せ SG050C 50 1ｘ1 3ｘ3 200 10枚入り お問合せ SG100C 100 0.25ｘ0.25 3ｘ3 200 10枚入り お問合せ SG025D 100 0.5x0.5 3ｘ3 200 10枚入り お問合せ SG050D 200 0.1ｘ0.1 3ｘ3 200 10枚入り お問合せ SG010E 200 0.25ｘ0.25 3ｘ3 200 10枚入り お問合せ SG025E 200 0.5ｘ0.5 3ｘ3 200 10枚入り お問合せ SG050E 30 0.1x0.1 3ｘ3 100 10枚入り お問合せ SG010B-100 ◆ウインドウアレイタイプ メンブレン厚 （nm） ウインドウサイズ （mm） ウインドウ数 ピッチ （㎜） フレームサイズ （mm） フレーム厚 （μm） 容量 税別価格 型式 10 0.1ｘ0.1 9 0.45 3ｘ3 200 10枚入り お問合せ AR010Z 15 0.1x0.1 9 0.45 3ｘ3 200 10枚入り お問合せ AR010A 30 0.1x0.1 9 0.45 3ｘ3 200 10枚入り お問合せ AR010B 50 0.1x0.1 9 0.45 3ｘ3 200 10枚入り お問合せ AR010C 15 0.1ｘ1.5 2 0.45 3ｘ3 200 10枚入り お問合せ TA015A 50 0.1ｘ1.5 2 0.45 3ｘ3 200 10枚入り お問合せ TA015C 15 0.1ｘ1.5 2 0.45 3ｘ3 100 10枚入り お問合せ TA015A-100 50 0.1ｘ1.5 2 0.45 3ｘ3 100 10枚入り お問合せ TA015C-100 ◆微細多孔質タイプ メンブレン厚 （nm） ウインドウサイズ （mm） ホール径 （μm） アレイサイズ ピッチ X=Y（㎜） フレームサイズ （mm） フレーム厚 （μm） 容量 税別価格 型式 30 0.5x0.5 2.8 45x45 10 3ｘ3 200 10枚入り お問合せ ME05GB 50 0.5x0.5 2 45x45 10 3ｘ3 200 10枚入り お問合せ ME05C 50 0.5x0.5 10 32x32 15 3ｘ3 200 10枚入り お問合せ ME05C10 200 0.5x0.5 5 49x49 10 3ｘ3 200 10枚入り お問合せ ME05E05 多孔質窒化シリコンメンブレン 多孔質窒化シリコンメンブレンは DNA シーケンシング技術に応用することで、キャリブレーション不要、増幅不要、低サンプル容量、長鎖配列の読み取り、低コスト、単一分子の高スループット検出など、多くの利点が得られます。溶液中の長鎖 DNA 分子が電場によって窒化シリコンメンブレン上のナノ細孔を通過して、ナノ細孔の遮断効果によりイオン電流が瞬時に低下し、電流低下を分析することで穿孔された分子のサイズと構造の生物学的特性を取得できます。 【製品ラインアップ】 メンブレン厚 （nm） ウインドウサイズ （mm） ホール径 （nm） フレームサイズ （mm） フレーム厚 （μm） 容量 税別価格 型式 15 0.05x0.05 20-200 3ｘ3 200 5枚入り お問合せ NP-SG005A 20 0.01x0.01 20-200 3ｘ3 200 5枚入り お問合せ NP-SG001AT 30 0.25x0.25 20-200 3ｘ3 200 5枚入り お問合せ NP-SG025B 50 0.1x0.1 20-200 3ｘ3 200 5枚入り お問合せ NP-SG010C 100 0.25x0.25 20-200 3ｘ3 200 5枚入り お問合せ NP-SG025D 200 0.1x0.1 20-200 3ｘ3 200 5枚入り お問合せ NP-SG010E 20 0.25x0.25 20-200 5x5 200 5枚入り お問合せ NP-TE025Y 30 0.25x0.25 20-200 5x5 200 5枚入り お問合せ NP-TE025A 50 0.25x0.25 20-200 5x5 200 5枚入り お問合せ NP-TE025B 100 0.1x0.1 20-200 5x5 200 5枚入り お問合せ NP-TE010C 200 0.1x0.1 20-200 5x5 200 5枚入り お問合せ NP-TE010D 20 0.1x0.1 20-200 10x10 200 5枚入り お問合せ NP-TE10001Y 100 0.1x0.1 20-200 10x10 200 5枚入り お問合せ NP-TE10001C 液中測定チップ ◆TL-400 液中測定チップ TL-400 液中測定チップは、高解像度のその場 TEM 液体観察を実現でき、解像度は 1nm 以上に達します。チップの中央には 40x40x0.1μm の窒化シリコンメンブレン観察ウィンドウがあり、チップの左右両側には液体滴下ポートと負圧吸引ポートが設けられています。 測定対象の液体を液体滴下ポートに滴下し、次に吸引器でチップ内を負圧にし、その後 2 つの液滴ウィンドウをエポキシ樹脂で密閉します。接着剤が硬化したら、その場で液体観察を行うことが可能です。 図：TL-400 【アプリケーション】 ・TEM、SEM、ラマン分光法を用いて、液体環境サンプルを観察および分析 ・その場での化学反応、結晶成長および腐食の観察 ・液体環境の生きた細菌や細胞を観察 メンブレン厚 （nm） 観察ウインドウ （μm） ウインドウサイズ （μm） フレームサイズ （mm） フレーム厚 （μm） 容量 税別価格 型式 30 40x40x0.1 40x40 3ｘ3 300 10チップ お問合せ TL-400 ◆TBL-500 液中測定チップ TBL-500 液中測定チップは、高解像度のその場シンクロトロン放射光観察および SEM 液体観察が可能なチップです。チップの中央には 400x800x1μm の大型真空耐性窒化シリコンメンブレン観察ウィンドウがあり、チップの左右両側には液体滴下ポートと負圧吸引ポートが設けられています。 測定対象の液体を液体滴下ポートに滴下し、次に吸引器でチップ内を負圧にし、その後 2 つの液滴ウィンドウをエポキシ樹脂で密閉します。接着剤が硬化したら、その場で液体観察を行うことが可能です。 図：TBL-500 【アプリケーション】 ・シンクロトロン放射光、SEM、ラマン分光装置による液体環境サンプルの観察 ・その場での化学反応、結晶成長および腐食の観察 ・液体環境の生きた細菌や細胞を観察 メンブレン厚 （nm） 観察ウインドウ （μm） ウインドウサイズ （μm） フレームサイズ （mm） フレーム厚 （μm） 容量 税別価格 型式 100 400x800x1 400x800 6x6 300 10チップ お問合せ TBL-500 【お問合せ】 試薬機器部 Phone 052-624-4388 https://filgen.jp/ Copyright (C) Filgen, Inc.　All Rights Reserved.
