Innovative Solution Bulgaria社製品（Mikromasch）
SPM（Scanning Probe Microscope）関連消耗品
SPMプローブ・HQプローブ / SPMプローブ・OPUSプローブ
SPM較正用グレーティング / テストサンプル
※ オリンパス株式会社より販売されておりましたAFMプローブは、2022年9月に生産終了しております。
弊社では、代替品を提供しておりますので、代替品をお探しの方は、弊社までお問合せください。
お問合せ先：フィルジェン（株） 試薬部　宛 / E-mail: biosupport@filgen.jp / Tel: 052-624-4388


SPMプローブ/HQプローブの概要
スタンダードプローブ/ 長寿命プローブ /高分解能プローブ/導電性プローブ/磁気プローブ/ティップレスプローブ / SPMプローブの仕様


◆スタンダードプローブ

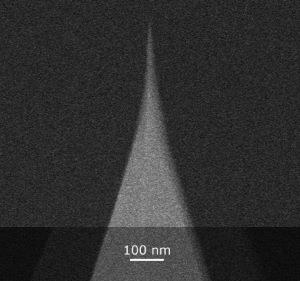

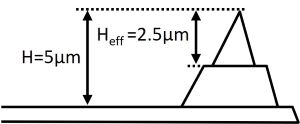

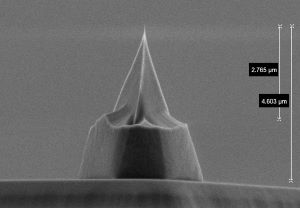

チップの先端が10nm以下のスタンダードプローブからは、多種多様なサンプルにおいて、高品質な画像を得られます。硬く、先端に弱い引力を示す球状粒子をスキャンする時に、最高の解像度が得られます。
コンタクトモードでは、1N/M以下の小さいバネ定数を有するプローブを必要とします。中間バネ定数及び共振周波数を有するカンチレバーは、タッピングモードで大部分のサンプルに適しています。ノンコンタクトモードでは、高周波プローブが必要です。
　・コンタクトモード： HQ:NSC17/Al BS
　・ノンコンタクトモード： HQ:NSC15/Al BS
　・タッピングモード： 硬質サンプルに関するハイコントラスト（大きいバネ定数） HQ:NSC15/Al BS
　　　　　　　　　　　　： トポグラフィーイメージング（中間のバネ定数） HQ:NSC14/Al BS
　　　　　　　　　　　　： 中間の硬さのサンプル（低いバネ定数） HQ:NSC19/Al BS
主な仕様 15chips（数量）
税別価格 型式
１レバー
ティップコート無し
裏面アルミコート		 お問合せ HQ:NSC14/AlBS-15
HQ:NSC15/AlBS-15
HQ:NSC16/AlBS-15
HQ:CSC17/AlBS-15
HQ:NSC18/AlBS-15
HQ:NSC19/AlBS-15
１レバー
ティップコート無し
裏面コート無し		 お問合せ HQ:NSC14/No Al-15
HQ:NSC15/No Al-15
HQ:NSC16/No Al-15
HQ:CSC17/No Al-15
HQ:NSC18/No Al-15
HQ:NSC19/No Al-15
3レバー
ティップコート無し
裏面アルミコート		 お問合せ HQ:NSC35/AlBS-15
HQ:NSC36/AlBS-15
HQ:CSC37/AlBS-15
HQ:CSC38/AlBS-15
3レバー
ティップコート無し
裏面コート無し		 お問合せ HQ:NSC35/No Al-15
HQ:NSC36/No Al-15
HQ:CSC37/No Al-15
HQ:CSC38/No Al-15
4レバー
ティップコート無し
裏面アルミコート		 お問合せ HQ:XSC11/AlBS-15
4レバー
ティップコート無し
裏面コート無し		 お問合せ HQ:XSC11/No Al-15
主な仕様 50/100/200/400chips（数量）
税別価格 型式
１レバー
ティップコート無し
裏面アルミコート		 お問合せ HQ:NSC14/AlBS
HQ:NSC15/AlBS
HQ:NSC16/AlBS
HQ:CSC17/AlBS
HQ:NSC18/AlBS
HQ:NSC19/AlBS
１レバー
ティップコート無し
裏面コート無し		 お問合せ HQ:NSC14/No Al
HQ:NSC15/No Al
HQ:NSC16/No Al
HQ:CSC17/No Al
HQ:NSC18/No Al
HQ:NSC19/No Al
3レバー
ティップコート無し
裏面アルミコート		 お問合せ HQ:NSC35/AlBS
HQ:NSC36/AlBS
HQ:CSC37/AlBS
HQ:CSC38/AlBS
3レバー
ティップコート無し
裏面コート無し		 お問合せ HQ:NSC35/No Al
HQ:NSC36/No Al
HQ:CSC37/No Al
HQ:CSC38/No Al
4レバー
ティップコート無し
裏面アルミコート		 お問合せ HQ:XSC11/AlBS
4レバー
ティップコート無し
裏面コート無し		 お問合せ HQ:XSC11/No Al

◆長寿命プローブ

表面上の特徴的サイズが30mmより大きく、走査サイズが10μmを上回るAFMのアプリケーションが多くあります。これらのアプリケーションでは、横方向の解像度は汚染および機械的耐久性の能力が、AFMプローブの他の特性に比べて非常に重要です。さらに、多くのAFMのアプリケーションは、サンプルの各種物性（摩擦、インデント、粘着力）の定量的測定を可能にするために、鋭角なチップを必要とします。
　・コンタクトモード：　耐摩耗性コーティングを有するサンプル HQ:CSC17/Hard/Al BS
　・タッピングモード：　耐摩耗性コーティングと高力率を有するサンプル HQ:CSC15/Hard/Al BS
主な仕様 15chips（数量）
税別価格 型式
１レバー
DLCコート
裏面アルミコート		 お問合せ HQ:NSC14/Hard/AlBS-15
HQ:NSC15/Hard/AlBS-15
HQ:NSC16/Hard/AlBS-15
HQ:CSC17/Hard/AlBS-15
HQ:CSC18/Hard/AlBS-15
3レバー
DLCコート
裏面アルミコート		 お問合せ HQ:NSC35/Hard/AlBS-15
HQ:NSC36/Hard/AlBS-15
4レバー
DLCコート
裏面アルミコート		 お問合せ HQ:XSC11/Hard/AlBS-15
主な仕様 50chips（数量）
税別価格 型式
１レバー
DLCコート
裏面アルミコート		 お問合せ HQ:NSC14/Hard/AlBS-50
HQ:NSC15/Hard/AlBS-50
HQ:NSC16/Hard/AlBS-50
HQ:CSC17/Hard/AlBS-50
HQ:CSC18/Hard/AlBS-50
3レバー
DLCコート
裏面アルミコート		 お問合せ NSC35/Si3N4/AlBS-50
NSC36/Si3N4/AlBS-50
4レバー
DLCコート
裏面アルミコート		 お問合せ HQ:XSC11/Hard/AlBS-50

◆高分解能プローブ

多くのAFMは、分子やサブ分子分解能で非破壊的な表面測定のための最適なツールとなってきています。しかし、分解能及び精度はチップの大きさや形状によって制限されます。解像度を高めるためには、チップの大きさやチップと試料の相互作用力を減少させるため工夫が必要です。Hi'Resプローブのラインナップの開発により、これらの障害を克服し、より高い解像度（サブナノメートルのイメージング）を実現しました。Hi'Resプローブは、孔、溝、サブナノメートルの表面粗さを正確に測定すると共に、鋭いエッジや極めて細い形状のより正確な測定を可能にします。さらに、これらのプローブは、柔らかく脆い液状サンプルの画像化にも有効です。
　・コンタクトモード：　低いバネ定数 Hi'Res-C19/Cr-Au
　・ノンコンタクトモード：　大きいバネ定数 Hi'Res-C15/Cr-Au
　・タッピングモード：　培地サンプル Hi'Res-C14/Cr-Au
　　　　　　　　　　　　：　ソフトサンプル Hi'Res-C19/Cr-Au
主な仕様 5chips（数量）
税別価格 型式
高分解能
カーボン
１レバー
裏面アルミコート
 お問合せ Hi'Res-C14/Cr-Au-5
Hi'Res-C15/Cr-Au-5
Hi'Res-C19/Cr-Au-5
主な仕様 15chips（数量）
税別価格 型式
高分解能
カーボン
１レバー
裏面アルミコート		 お問合せ Hi'Res-C14/Cr-Au-15
Hi'Res-C15/Cr-Au-15
Hi'Res-C19/Cr-Au-15

◆導電性プローブ

【電気測定仕様】
シリコンは、ドーパントの存在のために大量に導電しており、プローブの表面は常に薄い（1-2nm）自然酸化物膜によって覆われています。膜を除去した後、AFM測定のために導電率の高いsiプローブを使うことで、UHV条件下で測定可能です。
材料の電気的特性の画像化のために、周囲の条件に応じて、特別な導電コーティングを有するプローブが通常使用されます。
　・コンタクトモード、ノンコンタクトモードでの電気測定：　ディップ白金コートシリーズ
　・高方位解像度を重視：　DPER高分解能プローブシリーズ
　・低ノイズを重視：　DPE低ノイズプローブシリーズ
DPE低ノイズプローブ：　電気特性のスキャンでより良いS/N比にするため、特殊な構造をしたチップ伝導層を有します。
DPER高分解能プローブ：　Siチップ上の薄い白金コーティングを堆積させることによって製造されます。平坦なカンチレバー表面上のコーティングの厚さは、約20nmであるが、ノンコートSiプローブと比較して、チップの大きさは10nm大きくなっています。

主な仕様 15chips（数量）
税別価格 型式
電気測定用
高分解能
4レバー
 お問合せ HQ:DPER-XSC11-15
電気測定用
低ノイズ
4レバー
 お問合せ HQ:DPE-XSC11-15
主な仕様 50/100chips（数量）
税別価格 型式
電気測定用
高分解能
4レバー
 お問合せ HQ:DPER-XSC11
電気測定用
低ノイズ
4レバー
 お問合せ HQ:DPE-XSC11

【ティップ白金コート】
全体に、導電性のある化学的に不活性な30nmの白金コーティングを施したプローブ。プローブの先端半径は、30nm未満です。

主な仕様 15chips（数量）
税別価格 型式
１レバー
ティップ白金コート
裏面アルミコート
 お問合せ HQ:NSC14/Pt-15
HQ:NSC15/Pt-15
HQ:NSC17/Pt-15
HQ:NSC18/Pt-15
3レバー
ティップ白金コート
裏面アルミコート		 お問合せ HQ:NSC35/Pt-15
HQ:NSC36/Pt-15
HQ:CSC37/Pt-15
4レバー
ティップ白金コート
裏面アルミコート		 お問合せ HQ:XSC11/Pt-15
主な仕様 50/100chips（数量）
税別価格 型式
１レバー
ティップ白金コート
裏面アルミコート
 お問合せ HQ:NSC14/Pt
HQ:NSC15/Pt
HQ:NSC17/Pt
HQ:NSC18/Pt
3レバー
ティップ白金コート
裏面アルミコート		 お問合せ HQ:NSC35/Pt
HQ:NSC36/Pt
HQ:CSC37/Pt
4レバー
ティップ白金コート
裏面アルミコート		 お問合せ HQ:XSC11/Pt

【ティップクロム金コート】
カンチレバーの先端に20nmのCr層と、背面側全体に導電性のある化学的に不活性な30nmの金コーティング施したプローブ。
先端半径は、50nm以下です。

主な仕様 15chips（数量）
税別価格 型式
１レバー
ティップクロム
金コート
 お問合せ HQ:NSC14/Cr-Au-15
HQ:NSC15/Cr-Au-15
HQ:NSC16/Cr-Au-15
HQ:CSC17/Cr-Au-15
HQ:NSC18/Cr-Au-15
HQ:NSC19/Cr-Au-15
3レバー
ティップクロム
金コート		 お問合せ HQ:NSC35/Cr-Au-15
HQ:NSC36/Cr-Au-15
HQ:CSC37/Cr-Au-15
HQ:CSC38/Cr-Au-15
主な仕様 50/100chips（数量）
税別価格 型式
１レバー
ティップクロム
金コート
 お問合せ HQ:NSC14/Cr-Au
HQ:NSC15/Cr-Au
HQ:NSC16/Cr-Au
HQ:CSC17/Cr-Au
HQ:NSC18/Cr-Au
HQ:NSC19/Cr-Au
3レバー
ティップクロム
金コート		 お問合せ HQ:NSC35/Cr-Au
HQ:NSC36/Cr-Au
HQ:CSC37/Cr-Au
HQ:CSC38/Cr-Au

◆磁気プローブ

主な仕様 15chips（数量）
税別価格 型式
1レバー
コバルト
クロームコート		 お問合せ HQ:NSC18/
Co-Cr/AlBS-15
3レバー
コバルト
クロームコート		 お問合せ HQ:NSC36/
Co-Cr/AlBS-15
主な仕様 50chips（数量）
税別価格 型式
1レバー
コバルト
クロームコート		 お問合せ HQ:NSC18/
Co-Cr/AlBS-50
3レバー
コバルト
クロームコート		 お問合せ HQ:NSC36/
Co-Cr/AlBS-50

◆ティップレスプローブ

主な仕様 15chips（数量）
税別価格 型式
3レバー
ティップ無し
裏面アルミコート		 お問合せ HQ:NSC35/
tipless/AlBS-15
HQ:NSC36/
tipless/AlBS-15
HQ:CSC37/
tipless/AlBS-15
HQ:CSC38/
tipless/AlBS-15
3レバー
ティップ無し
裏面コート無し		 お問合せ HQ:NSC35/
tipless/No Al-15
HQ:NSC36/
tipless/No Al-15
HQ:CSC37/
tipless/No Al-15
HQ:CSC38/
tipless/No Al-15
3レバー
ティップ無し
クロム金コート
 お問合せ HQ:NSC35/
tipless/Cr-Au-15
HQ:NSC36/
tipless/Cr-Au-15
HQ:CSC37/
tipless/Cr-Au-15
HQ:CSC38/
tipless/Cr-Au-15
主な仕様 50/100/200/400chips（数量）
税別価格 型式
3レバー
ティップ無し
裏面アルミコート		 お問合せ HQ:NSC35/
tipless/AlBS
HQ:NSC36/
tipless/AlBS
HQ:CSC37/
tipless/AlBS
HQ:CSC38/
tipless/AlBS
3レバー
ティップ無し
裏面コート無し		 お問合せ HQ:NSC35/
tipless/No Al
HQ:NSC36/
tipless/No Al
HQ:CSC37/
tipless/No Al
HQ:CSC38/
tipless/No Al
3レバー
ティップ無し
クロム金コート
 お問合せ HQ:NSC35/
tipless/Cr-Au
HQ:NSC36/
tipless/Cr-Au
HQ:CSC37/
tipless/Cr-Au
HQ:CSC38/
tipless/Cr-Au


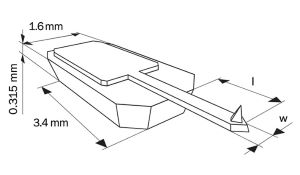

SPMプローブの仕様

■１レバー
種類 共振周波数(kHz) 力定数(N/m)
Min Typ Max Min Typ Max
１4シリーズ 110 160 220 1.8 5.0 13
１5シリーズ 265 325 410 20 40 80
１6シリーズ 170 190 210 30 45 70
１7シリーズ 10 13 17 0.06 0.18 0.4
１8シリーズ 60 75 90 1.2 2.8 5.5
１9シリーズ 25 65 120 0.05 0.5 2.3

■３レバー(NSC35,36)
種類 共振周波数(kHz) 力定数(N/m)
Min Typ Max Min Typ Max
NSC35 A 130 205 290 2.7 8.9 24
B 185 300 430 4.8 16 44
C 95 150 205 1.7 5.4 14
NSC36 A 30 90 160 0.1 1.0 4.6
B 45 130 240 0.2 2 9
C 25 65 115 0.06 0.6 2.7


■３レバー(CSC37,38)
種類 共振周波数(kHz) 力定数(N/m)
Min Typ Max Min Typ Max
CSC37 A 30 40 55 0.3 0.8 2
B 15 20 30 0.1 0.3 0.6
C 20 30 40 0.1 0.4 1
CSC38 A 8 20 32 0.01 0.09 0.36
B 5 10 17 0.003 0.0.3 0.13
C 6 14 23 0.005 0.05 0.21


■３レバーティップレス(NSC35,36)
種類 共振周波数(kHz) 力定数(N/m)
Min Typ Max Min Typ Max
NSC35 A 30 90 160 0.1 1.0 4.6
B 45 130 240 0.2 2 9
C 25 65 115 0.06 0.6 .27
NSC36 A 30 90 160 0.1 1.0 4.6
B 45 130 240 0.2 2 9
C 25 65 115 0.06 0.6 2.7

■３レバーティップレス(CSC37,38)
種類 共振周波数(kHz) 力定数(N/m)
Min Typ Max Min Typ Max
CSC37 A 30 40 55 0.3 0.8 2
B 15 20 30 0.1 0.3 0.6
C 20 30 40 0.1 0.4 1
CSC38 A 8 20 32 0.01 0.09 0.36
B 5 10 17 0.003 0.03 0.13
C 6 14 23 0.005 0.05 0.21

■4レバー
種類 共振周波数(kHz) 力定数(N/m)
Min Typ Max Min Typ Max
CSC37 A 12 15 18 0.1 0.2 0.4
B 60 80 100 1.1 2.7 5.6
C 115 155 200 3 7 16
D 250 350 465 17 42 90
