製品・サービス情報
|
|
Innovative Solution Bulgaria社製品（Mikromasch）
SPM（Scanning Probe Microscope）関連消耗品 |
|
 |
| ※ |
オリンパス株式会社より販売されておりましたAFMプローブは、2022年9月に生産終了しております。
弊社では、代替品を提供しておりますので、代替品をお探しの方は、弊社までお問合せください。
お問合せ先：フィルジェン（株） 試薬部 宛 / E-mail: biosupport@filgen.jp / Tel: 052-624-4388 |
 SPMプローブ/OPUSプローブの概要
|
・特別なチップ形状
|
先鋭なチップは、カンチレバーの先端にあります。試料表面上の正確な位置決定を容易にします。 |
・一貫したカンチレバーとチップ特性
|
最高水準の製造工程は、カンチレバーとチップ特性の一貫性を保証します。
高品質係数、スムーズな共鳴曲線、優れたカンチレバー反射率と優れたチップシャープ |
・高品質シリコン材料
|
すべてのOPUSTMシリコンマイクロカンチレバーは、静電荷散逸の範囲0.01～0.025Ohm.cmの抵抗率を有する高ドープされた単結晶シリコンから製造されています。カンチレバーとチップ表面は、(100)面であり、カンチレバーは、＜110>方向を指します。 |
・標準チップ
|
OPUSTM chipは、AFM標準の寸法を有しています。（3.4×1.6×0.315mm）
アンマウントのプローブを使用するすべてのAFMシステムに適合します。
すべての単一のカンチレバーのモデルは、チップの背面側に位置調整溝があります。 |
|
◆スタンダードプローブ
【1レバータイプ】
|
大気または真空中で、標準的なACモードのために使用できます。
コーティングされていないカンチレバーは、シャープで化学的不活性、高品質です。
裏面のアルミコーティングは大幅にカンチレバーの反射率を向上させます。
先鋭なチップは、試料表面上の正確な位置決定を容易にします。
   |
|
|
| 主な仕様 |
10chips（数量） |
| コーティング |
税別価格 |
型式 |
| なし |
お問合せ |
160AC-NN-10 |
| 裏面アルミコート |
160AC-NA-10 |
| なし |
240AC-NN-10 |
| 裏面アルミコート |
240AC-NA-10 |
|
| 主な仕様 |
24/50/100chips（数量） |
| コーティング |
税別価格 |
型式 |
| なし |
お問合せ |
160AC-NN |
| 裏面アルミコート |
160AC-NA |
| なし |
240AC-NN |
| 裏面アルミコート |
240AC-NA |
|
【4レバータイプ】
|
4XCシリーズは、色々な測定モードのために、4つの異なるカンチレバーをラインナップしています。
A-ソフトカンチレバー：コンタクトモード用
B-ミディアムソフトカンチレバー：ACモード用
C-スタンダードカンチレバー：ACモード用
D-メガヘルツカンチレバー：ハイスピードスキャンニング用
コーティングされていないカンチレバーは、シャープなチップで、化学的不活性および高品質です。
裏面のアルミコーティングは、大幅にカンチレバーの反射率を向上させます。
先鋭なチップは、試料表面上の正確な位置決定を容易にします。
   |
|
|
| 主な仕様 |
10chips（数量） |
| コーティング |
税別価格 |
型式 |
| なし |
お問合せ |
4XC-NN-10 |
|
| 主な仕様 |
24/50/100chips（数量） |
| コーティング |
税別価格 |
型式 |
| なし |
お問合せ |
4XC-NN |
|
◆バイオロジー及び特殊アプリケーションプローブ
【1レバータイプ】
|
先鋭なチップは、試料表面上の正確な位置決定を容易にします。
160ACシリーズは、大気または真空中で、標準的なACモードのために使用できます。
コーティングされていないカンチレバーは、先鋭なチップで化学的不活性です。
裏面金コートしたカンチレバーは、大気、液中の化学環境で安定したレーザー反射率を実現します。
240ACシリーズは、ソフトサンプルのACモードのために使用できます。
金コートしたカンチレバーは、生物学的アプリケーション、チップ官能化とカスタムアプリケーションのために有効です。
全体を金コートしたカンチレバーは、化学的不活性と電気伝導度だけでなく、大気、液中の化学環境で安定したレーザー反射率を実現します。
 |
|
|
| 主な仕様 |
10chips（数量） |
| コーティング |
税別価格 |
型式 |
| 裏面金コート |
お問合せ |
160AC-NG-10 |
| チップ、裏面金コート |
お問合せ |
160AC-GG-10 |
| 裏面金コート |
お問合せ |
240AC-NG-10 |
| チップ、裏面金コート |
お問合せ |
240AC-GG-10 |
|
| 主な仕様 |
24/50/100chips（数量） |
| コーティング |
税別価格 |
型式 |
| 裏面金コート |
お問合せ |
160AC-NG |
| チップ、裏面金コート |
160AC-GG |
| 裏面金コート |
240AC-NG |
| チップ、裏面金コート |
240AC-GG |
|
【4レバータイプ】
|
4XCシリーズは、色々な測定モードのために、4つの異なるカンチレバーをラインナップしています。
A-ソフトカンチレバー：コンタクトモード用
B-ミディアムソフトカンチレバー：ACモード用
C-スタンダードカンチレバー：ACモード用
D-メガヘルツカンチレバー：ハイスピードスキャンニング用
金コートしたカンチレバーは、生物学的アプリケーション、チップ官能化とカスタムアプリケーションのために有効です。
全体を金コートしたカンチレバーは、化学的不活性と電気伝導度だけでなく、大気、液中の化学環境で安定したレーザー反射率を実現します。
先鋭なチップは、試料表面上の正確な位置決定を容易にします。
|
|
|
| 主な仕様 |
10chips（数量） |
| コーティング |
税別価格 |
型式 |
| チップ、裏面金コート |
お問合せ |
4XC-GG-10 |
|
| 主な仕様 |
24/50/100chips（数量） |
| コーティング |
税別価格 |
型式 |
| チップ、裏面金コート |
お問合せ |
4XC-GG |
|
◆導電性プローブ
|
静電気力顕微鏡（EFM）、ケルビンフォース顕微鏡（KPFM）、ACモードなどに使用できます。
全体を白金コートしたカンチレバーは、高い電気伝導度および反射率を強化します。
先鋭なチップは、試料表面上の正確な位置決定を容易にします。
|
|
| 主な仕様 |
10chips（数量） |
| レバー数 |
コーティング |
税別価格 |
型式 |
| 1 |
チップ、裏面金コート |
お問合せ |
240AC-PP-10 |
|
| 主な仕様 |
24/50/100chips（数量） |
| レバー数 |
コーティング |
税別価格 |
型式 |
| 1 |
チップ、裏面金コート |
お問合せ |
240AC-PP |
|
◆磁気プローブ
|
磁気力顕微鏡（MFM）のために使用できます。
強磁性チップのコーティングは、高磁力の感度と分解能を実現します。
裏面のアルミコーティングは大幅にカンチレバーの反射率を向上させます。
先鋭なチップは、試料表面上の正確な位置決定を容易にします。
|
|
| 主な仕様 |
10chips（数量） |
| レバー数 |
コーティング |
税別価格 |
型式 |
| 1 |
チップコバルト合金
裏面アルミコート |
お問合せ |
240AC-MA-10 |
|
| 主な仕様 |
24/50/100chips（数量） |
| レバー数 |
コーティング |
税別価格 |
型式 |
| 1 |
チップコバルト合金
裏面アルミコート |
お問合せ |
240AC-MA |
|
 SPMプローブの仕様
|

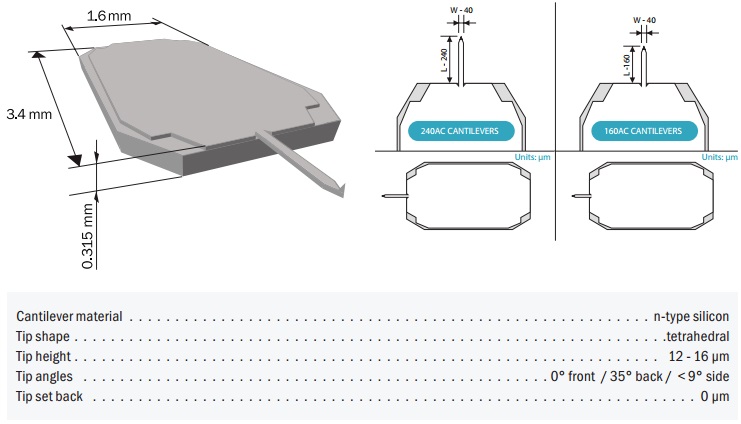

■1レバータイプ
| 種類 |
共振周波数（kHz) |
力定数(N/m) |
チップ半径(nm) |
長さ（±10μm） |
幅（±3μm） |
厚み（±0.5μm） |
| 160ACシリーズ |
300(200-400) |
26(8-57) |
＜7 |
160 |
40 |
4 |
| 240ACシリーズ |
70(45-90) |
2(0.6-3.9) |
＜7 |
240 |
40 |
2.6 |
|

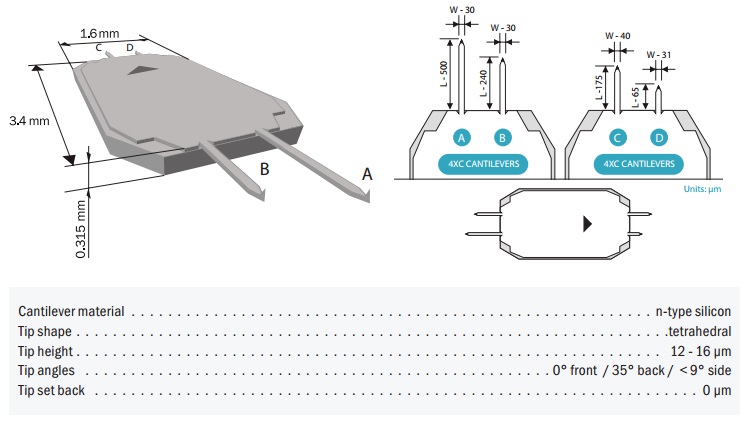

■4レバータイプ
| 種類 |
共振周波数（kHz) |
力定数(N/m) |
チップ半径(nm) |
長さ（±10μm） |
幅（±3μm） |
厚み（±0.5μm） |
| 4XCシリーズ |
A |
17(11-22) |
0.3(0.1-0.6) |
＜7 |
500 |
30 |
3 |
| B |
75(50-100) |
2.5(0.75-5.3) |
240 |
30 |
| C |
150(100-200) |
9(2.8-21) |
175 |
40 |
| D |
1200(650-1850) |
100(35-215) |
65 |
31 |
|
|
【関連製品】
|
ハンディ―タイプ UVオゾンクリーナー「UV253MINI」（フィルジェン製）
持ち運びできるコンパクト設計で、スイッチ1つですぐに簡単に使えます。
アプリケーション：プローブに付着した有機汚染物質の洗浄、親水性向上など
