製品・サービス情報
|
|
micromod Partikeltechnologie社製品
磁性粒子・蛍光粒子・シリカ粒子・ポリマー粒子・着色粒子 |
|
 |
 製品に関するQ&A
|
micromod社製品におけるよくある質問です。こちらと本ページ下部にある技術資料で解決しない場合は、お問合せください。
◆公称粒径と実測平均粒径の関係について教えてください。
|
製品説明やテクニカルデータシートに記載されている粒子径はすべて公称値であり、平均粒子径の測定値とは異なる場合があります。直径が2μmより小さい粒子は、Zetasizer
Nano ZS 90（Malvern Instr. Ltd.）を用いた動的散乱法（DLS）で測定されます。DLSは、光子相関分光法（PCS）としても知られています。2μm以上の粒子径は、Coulter®
Multisizer III で測定されます。各粒子種の粒度分布の仕様は、ご要望に応じて提供いたします。 |
◆マイクロサイズ粒子の大きさはどの様に測定していますか？
|
Coulter® Multisizer II を用いて、直径2μm以上の粒子径を測定しています。これは、マルチチャンネル粒度分布測定装置で、電気インピーダンス法を採用しています。この方法は、粒子が測定ゾーンを通過する際のインピーダンスの変化に基づいています。この変化は粒子の体積に比例します。 |
◆ナノ粒子のサイズはどの様に測定していますか？
|
直径が2μmより小さい粒子は、Zetasizer Nano ZS 90（Malvern Instr. Ltd.）を用いた動的散乱法（DLS）で測定されます。DLSは、光子相関分光法（PCS)としても知られています。
Zetasizeは、はじめに動的光散乱（DLS）を用いてサンプル中の粒子のブラウン運動を測定し、次に確立された理論を用いて粒子サイズを決定します。
PCS測定のデータ解析には、次の4つのタイプがあります。
-キュムラント分析
-マルチエクスポネンシャル分析
-CONTIN分析
-非負最小二乗法
Z-平均サイズは、この技術によって生成される最も重要で安定した数値です。品質管理上、数値が必要な場合に使用するサイズです。Z-平均サイズはキュムラント分析によって得られます。この分析では、サイズの平均値と、多分散性指数（PDI）と呼ばれる幅のパラメータという2つの値のみが得られます。この平均サイズは、強度平均であり、信号強度から直接計算されます。
micromod社は、ナノ粒子の評価には様々なタイプの分析を使用しています。特に蛍光性ナノ粒子や磁性ナノ粒子の散乱特性の違いにより、分析方法の最適な調整が必要です。 |
◆変動係数（％CV：Coefficient of Variation）とは何ですか？
|
変動係数（CV）とは、一般的に粒子・ビーズ集団の大きさのばらつきを意味します。CVは、平均値に対するばらつきの指標をパーセンテージで表したものです。CVは、標準偏差を平均粒子径で割ることで得られます（例：
％CV＝100％ x 標準偏差 / 平均粒子径）。
micromod社の直径2～10μmのmicromer®粒子のCV値は、≦5％です。 |
◆多分散性指数（PDI：Polydispersity Index）とは何ですか？
|
micromod社のナノ粒子の粒径分布は、光子相関分光法（PCS）により測定されています。粒度分布の優劣は、多分散性指数（PDI）で示されます。この値は、測定された自己相関関数と、数学的に適合させた相関係数との間の偏差として計算されます。PDI値は、サイズ分布が小さいナノ粒子では0.2以下、サイズ分布が広いナノ粒子では0.2～0.5です。PDI値が0.5より大きい場合は、測定値を解析できないことを示しています。 |
◆粒子の表面電荷はどの様に測定していますか？
|
micromod社は、Zetasizer Nano ZS 90（Malvern Instr. Ltd.）を用いて、粒子のゼータ電位を測定しています。ゼータ電位は、電気泳動とレーザードップラー流速測定という測定技術を組み合わせて測定します（レーザードップラー電気泳動と呼ばれることもあります。）この方法は、電界を印加したときに粒子が液体中をどれだけ速く移動するか、すなわちその速度を測定するものです。 |
◆磁性粒子懸濁液の容量が大きい場合、どの磁気分離装置を推奨しますか？
|
1Lまでの容量であれば、SEPMAG Q1L（www.sepmaq.eu）をお勧めします。例えば、micromod社のnanomag-D, 500nm粒子（V=600ml、c=210mg/ml、製品コード：09-00-502）は、SEPMAG
Q1L で30分以内に分離されたとのことです。 |
◆表面にアミノ基を有するシリカ粒子のゼータ電位が負になるのはなぜですか？
|

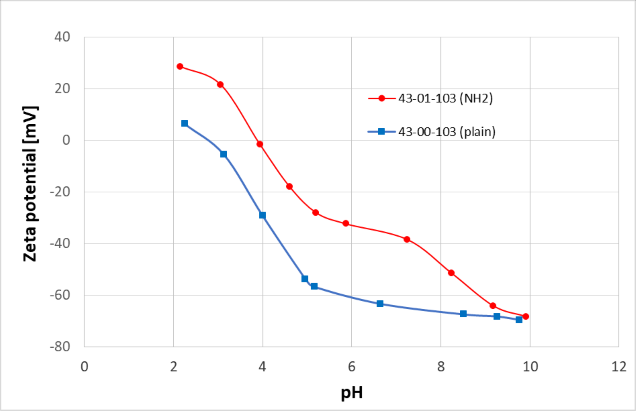

シリカ粒子のアミノ官能基化は、プレーン（plain）シリカ粒子表面のSi-OH基と3-（アミノプロピル）トリエトキシシランを重縮合することで行われます。NH2基の他に、粒子表面には多数の酸性Si-OH基が存在し、これがアミノ官能化シリカ粒子の全体的な負のゼータ電位の原因になっています。直径1μmのプレーンシリカ粒子とアミノ修飾シリカ粒子のゼータ電位-pH関数を比較すると、プレーンシリカ粒子のゼータ電位がアミノ修飾シリカ粒子では正の方向へシフトしていることが分かります。アミノ官能基を導入したシリカ粒子は、pH＜4で正のゼータ電位、pH＞4で負のゼータ電位となることがわかります。
|
|
（クリックして拡大）
|
|
 技術資料
|
micromod社が公開している製品に関連したテクニカルノートです。下記の3つのカテゴリーに分けられています。
・マイクロおよびナノ粒子の分離と精製に関するテクニカルノート（100シリーズ）
・マイクロおよびナノ粒子のさらなる表面修飾と、生体分子との結合に関するテクニカルノート（200シリーズ）
・マイクロおよびナノ粒子、およびそれらの生体分子との複合体の特性評価のための分析方法（300シリーズ）
◆テクニカルノート100シリーズ： マイクロおよびナノ粒子の分離と精製
|
・Technote 100
Centrifugation parameters for Particle Washing
粒子洗浄のための遠心分離パラメータ
・Technote 101
Separation of Magnetic Particles
磁性粒子の分離
・Technote 102
Purification of Nanoparticles by Size Exclusion Chromatography（SEC）
サイズ排除クロマトグラフィー（SEC）によるナノ粒子の精製
・Technote 103
Purification of Nanoparticles by Dialysis
透析によるナノ粒子の精製
|
◆テクニカルノート200シリーズ： マイクロおよびナノ粒子のさらなる表面修飾と、生体分子との結合
|
・Technote 200
Binding of Biomolecules on the Surface of Carboxylated Particles by Carbodiimide
Chemistry
カルボジイミド化学によるカルボキシル化粒子表面への生体分子の結合
・Technote 201
Conjugation of Biomolecules to the Surface of Maleimide Functionalized
Particles
マレイミド機能化粒子表面への生体分子の結合
・Technote 202
Maleimide Functionalizetion of Aminated Particles
アミノ化粒子のマレイミド官能基化
・Technote 203
Poly-D-lysine Coating of Magnetic Nanoparticles for Cell Uptake
ポリ-D-リジンコーティングによる磁性ナノ粒子の細胞内取り込み |
◆テクニカルノート300シリーズ： マイクロおよびナノ粒子、およびそれらの生体分子との複合体の特性評価のための分析方法
|
・Technote 301
Determination of the amount of covalently bound proteins on the surface
of magnetic nanoparticles
磁性ナノ粒子表面に共有結合したタンパク質の量の測定 |
|
|
