製品・サービス情報
|
|
※コラーゲン繊維添加剤 μCallaFibR 無料サンプル配布中！ ⇒チラシ（PDF）
3DBioFibR 社製品
コラーゲン繊維添加剤（ハイドロゲル・バイオインク） |
|
 |
 コラーゲン繊維添加剤：μCollaFibRTM
|
本製品は、特許取得済みの乾式紡糸法を用いて製造されたコラーゲン繊維を含むバイオインク・ハイドロゲル用の添加剤です。本製品に含まれる長さ 50μm
のコラーゲン繊維 μCollaFibRTM は、3D バイオプリンティングによって作製される組織用構造などの形状の忠実性を粘度の変化なしに実現し、生物学的特性を高めることにより、構造内の細胞接着と増殖をサポートすることが可能です。 |
カタログダウンロード（PDF) |
3Dバイオプリンティング
関連試薬（PDF） |
|
【特長】
|
| ・ |
GMP グレードのウシ由来 I 型コラーゲンを使用 |
| ・ |
酸性環境（pH≧2）を含むあらゆる水性環境で再懸濁可能 |
| ・ |
GelMA、アルギン酸塩、ゼラチン、アガロース等の一般的なバイオインクとの互換性 |
| ・ |
線維芽細胞、筋芽細胞、上皮細胞、神経細胞、骨髄由来 MSC 等の細胞株で検証済 |
| ・ |
伸長および圧縮におけるハイドロゲルの機械的強度と弾性率を増加 |
| ・ |
組織構造物の形状保持力と耐久性が向上（少なくとも 28 日間） |
| ・ |
バイオインクの粘度や印刷適正の変更なしで形状の忠実性を向上 |
| ・ |
構築物内での細胞の接着と増殖を促進 |
| ・ |
滅菌済みのためすぐに使用可能 |
|
|
|
 |
|
【製品仕様】
|
| コラーゲン |
GMP グレードのウシ I 型コラーゲン |
| 繊維直径 |
乾燥状態： 1-2 μm、湿潤状態： 8-10μm |
| 平均長さ |
44±13μm |
| 溶液中での安定性 |
pH 2-7.4 で≧3ヶ月 |
| 温度安定性 |
≦60 ℃ |
| ヤング率 |
50±16 kPa |
| 保管条件 |
短期 2-8 ℃、長期 -20 ℃ |
| 消化酵素 |
コラゲナーゼ I/IV |
|
【製品紹介動画】
|
|
【μCollaFibRTM を添加したバイオインクの機械的性能】
|
圧縮強度： 1.25mg/mL のμCollaFibRTM の添加により、5％wt GelMA 構築物の圧縮強度を 116％向上
伸長強度： 2.5mg/mL の μCollaFibRTM の添加により、7.5％wt GelMA 構築物の伸長強度を 88％向上 |
【μCollaFibRTM を添加することによるバイオインクの粘度への影響】
|

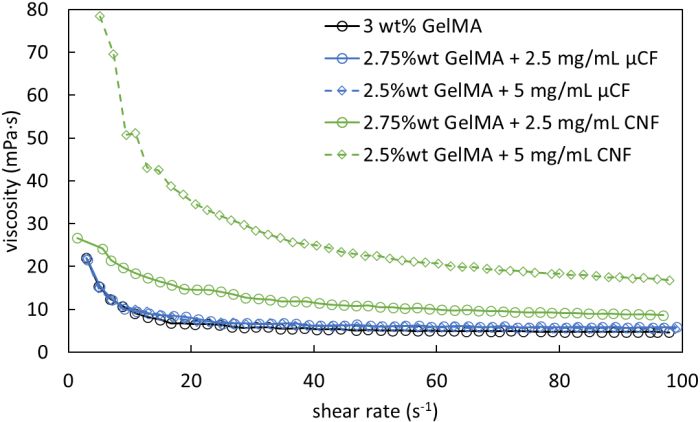

上記の図は、GeｌMA にμCollaFibRTM（μCF）とセルロースナノファイバー（CNF）をそれぞれ添加した際のせん断速度に対応する粘度を示しています。CNF 添加時には粘度が高くなるのに対して、μCF
添加時は年度に変化はありません。μCF を添加剤と使用した際は、バイオインクの粘度や印刷適正の変更なしで形状保持力や忠実性等を向上させることが可能です。 |
【μCollaFibRTM を添加したことによる細胞機能の向上】
|

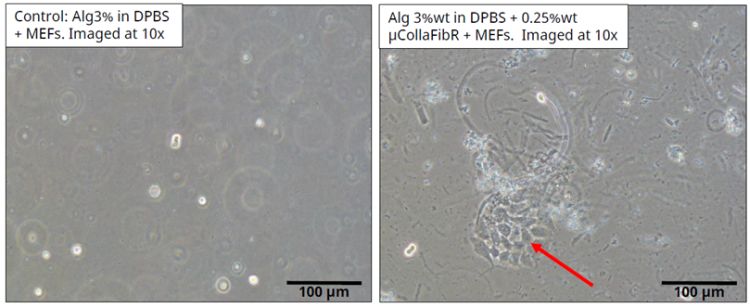

コントロールと比較して μCollaFibRTM 添加時は、アルギン酸ハイドロゲル内での細胞の接着と増殖が促進されています。μCollaFibRTM は、バイオリアクター内で細胞を増殖させるための生理学的に適切な付着部位を提供することができ、これにより目的の細胞および/または生物製剤の収量を増加させることが可能です。 |
【参考資料】
|
| データシート |
 |
| プロトコル： PBS への再懸濁 |
|
| FAQ |
|
|
【価格】
|
| 製品名 |
品番 |
容量 |
単品購入時
税別定価 |
2点以上購入時
税別定価 |
| μCollaFibRTM FITC |
fib/10/FIT/sho |
10mg |
￥80,000 |
- |
| fib/25/FIT/sho |
25mg |
￥146,000 |
￥133,000 |
| μCollaFibRTM no FITC |
fib/10/noF/sho |
10mg |
￥80,000 |
- |
| fib/25/noF/sho |
25mg |
￥146,000 |
￥133,000 |
|
|
|
