シリコンメンブレングリッド

 【Silicon Nitride/Silicon Oxide X-Ray Window

X-Rayウィンドウは、X線/電子線フィルタ、X線発光/分光法に最適です。



(アプリケーション)
●X線顕微鏡、電子顕微鏡隔壁窓
●電子線、ビーム透過真空窓
●X線/電子線フィルタ

(特長)
プラズマクリーニング 窒化シリコン膜は、プラズマクリーニングにより有機汚染物を除去することができます。
均一性 均一に蒸着されたLPCVD窒化シリコンは、低フィールド間変動と高いX線透過を実現。
堅固 窒化シリコン膜は平坦で、絶縁性および疎水性で、圧力と温度の耐性が高い。




メンブレン フレームサイズ
(mm)
フレーム厚
(μm)
メンブレン厚
(nm)
ウィンドウサイズ
(μm)
枚数 税別価格 型式

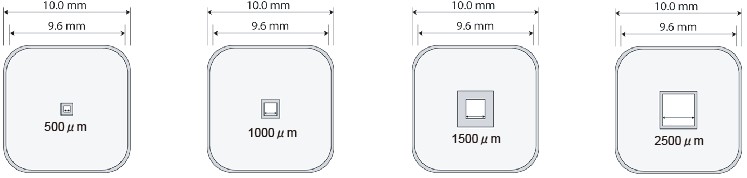

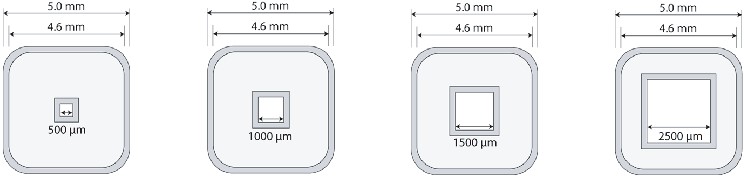

窒化シリコン 5×5 320 50nm 500×500 10枚 ¥41,000 X05-A50Q05
1000×1000 ¥41,000 X05-A50Q10
100nm 500×500 ¥41,000 X05-A100Q05
1000×1000 ¥41,000 X05-A100Q10
200nm 1500×1500 ¥41,000 X05-A200Q15
2500×2500 ¥41,000 X05-A200Q25
酸化シリコン 100nm 500×500 ¥61,000 X05-GFLAT100-05
300nm 500×500 ¥61,000 X05-GFLAT300-05
窒化シリコン 10×10 50nm 500×500 ¥68,000 X10-A50Q05
1000×1000 ¥68,000 X10-A50Q10
100nm 500×500 ¥68,000 X10-A100Q05
1000×1000 ¥68,000 X10-A100Q10
200nm 1500×1500 ¥68,000 X10-A200Q15
2500×2500 ¥68,000 X10-A200Q25

 【加熱・電気バイアス-窒化シリコンメンブレンLift-Outグリッド Silicon Nitride Lift-Out Grids for Heating & Electrical biasing

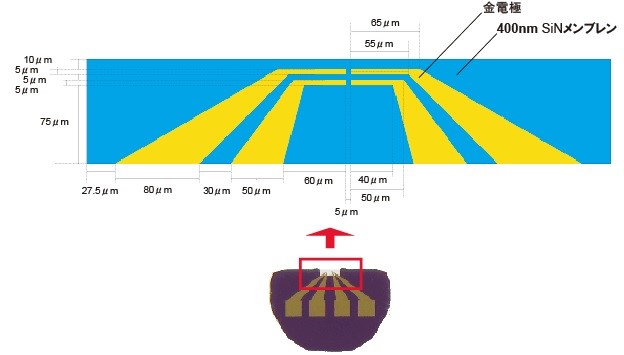

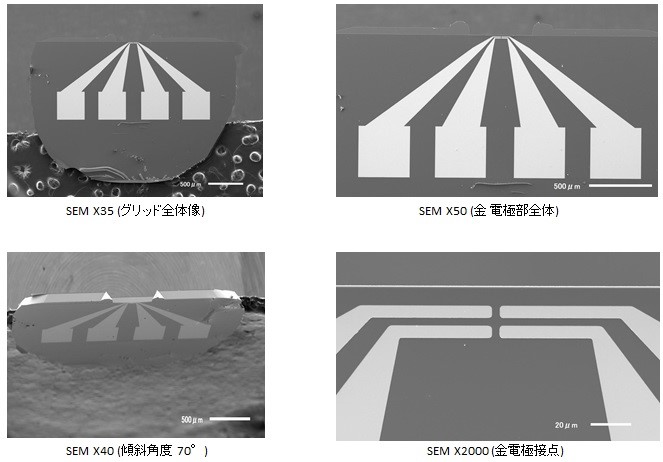

金電極付窒化シリコンメンブレングリッドは、電気バイアス(電圧/電流)、サンプル加熱によるTEM観察を可能にします。

●Flip-stage SEM/FIBホルダー、TEMホルダーに適合
●400nm膜厚窒化シリコンメンブレン(100×500μm)
●窒化シリコンメンブレンは、FIBにより、電子透過(50nm以下)可能な厚さに加工できます。
●金電極:電気バイアス回路、サンプル加熱アプリケーション
●試料調整、薄膜加工のための簡単なアクセスエッジを提供し、ウィンドウ100×500μmの長さに沿って、
 浮遊側に400nm厚窒化シリコンメンブレンが備えられています。

品名 メンブレン厚 フレーム厚 メンブレンサイズ
(リフトアウト開口部)
電極 イメージ 枚数 税別価格 型式
SiN Lift-Out Grid 400nm 100μm 100μm×500μm 金電極
(200nm厚)×4
10枚 ¥140,000 SN100-LFT-Au
窒化シリコン 400nm 100μm 100μm×500μm - 10枚 ¥92,000 SN100-LFT




写真提供:名古屋大学 超高電圧電子顕微鏡施設


 【窒化シリコンメンブレングリッド(ウィンドウ数:1) SiN Membrane Windows Grid


TEMサンプルホルダーに対応(フレーム外径:3mm)

耐熱性メンブレングリッドです。
TEM,AFM試料を共用できます。
フレーム厚(μm) SiN膜厚(nm) ウィンドウサイズ゙(mm角) 枚数 税別価格 型式
100 100 0.5 10 ¥65,000 4131SN-BA
50 ¥65,000 4132SN-BA
30 ¥86,000 4192SN-BA
200 150 1.0 10 ¥43,000 4161SN-BA
100 ¥43,000 4112SN-BA
50 ¥53,000 4135SN-BA
30 ¥83,000 4162SN-BA
200 500 0.5 10 ¥43,000 4109SN-BA
200 ¥43,000 4120SN-BA
150 ¥43,000 4121SN-BA
100 ¥43,000 4122SN-BA
75 ¥47,000 4123SN-BA
50 ¥55,000 4124SN-BA
30 ¥73,000 4125SN-BA
20 ¥86,000 4159SN-BA
200 500 0.25 10 ¥43,000 4098SN-BA
200 ¥43,000 4099SN-BA
150 ¥43,000 4100SN-BA
100 ¥43,000 4101SN-BA
75 ¥55,000 4102SN-BA
50 ¥55,000 4103SN-BA
30 ¥73,000 4104SN-BA
20 ¥86,000 4105SN-BA
200 500 0.10 10 ¥43,000 4091SN-BA
200 ¥43,000 4092SN-BA
150 ¥43,000 4093SN-BA
100 ¥43,000 4094SN-BA
75 ¥58,000 4095SN-BA
50 ¥58,000 4096SN-BA
30 ¥77,000 4097SN-BA
20 ¥77,000 4107SN-BA
200 100 0.05 10 ¥71,000 4088SN-BA
30 ¥71,000 4090SN-BA
20 ¥71,000 4063SN-BA

 【窒化シリコンメンブレングリッド - ウェットセルキット】

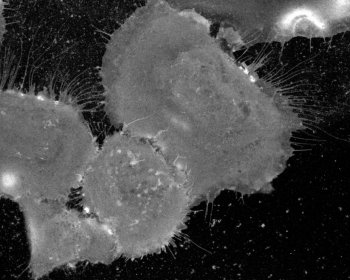

Wet Cell 試料作製用に、上記窒化シリコンメンブレングリッドと
ブランクグリッド、接着剤がセットになりました


膜厚(nm) キット内容 税別価格 型式
20 ・20nmメンブレン付グリッド  10枚
・ブランク(膜無し)グリッド   10枚
・細胞接着用 接着剤     1 ヶ
¥147,000 6020WC-BA
30 ・30nmメンブレン付グリッド  10枚
・ブランク(膜無し)グリッド   10枚
・細胞接着用 接着剤     1 ヶ
¥117,000 6030WC-BA
50 ・50nmメンブレン付グリッド  10枚
・ブランク(膜無し)グリッド   10枚
・細胞接着用 接着剤     1 ヶ
¥99,000 6050WC-BA
100 ・100nmメンブレン付グリッド 10枚
・ブランク(膜無し)グリッド   10枚
・細胞接着用 接着剤     1 ヶ
¥83,000 6100WC-BA
※グリッドサイズ⇒フレーム厚:200μm ウィンドウサイズ:0.5mm

 【シリコンメンブレングリッド Silicon Membrane Window TEM Grids】

TEMサンプルホルダーに対応
(フレーム外径:3mm)
~ラインナップ増加詳細~
◆各種シリコンメンブレングリッドに、フレーム厚が100μmのものが
 加わりました。
200μm厚のものよりフレームが薄くなったことで、
 ダブルチルト試料ホルダーで高角度画像を得ることがでます。


◆窒化シリコンメンブレングリッドに、膜厚が20nmのものが加わりました。

◆窒化シリコンメンブレングリッドに、ウィンドウサイズが
“1000×1000μm”・“500×500μm”・“100×100μm”のものが加わりました。
スクエアタイプ スロットタイプ
silicon

  <ピュアシリコンメンブレングリッド>
   TEMサンプルホルダーに対応(フレーム外径:3mm)
  -シリコンメンブレン(シリコン)
  ・15、9、5nm厚アモルファスシリコン
  ・高解像度、高分解能イメージ
  ・プラズマ洗浄可能
膜種 フレーム厚(μm) 膜厚(nm) ウィンドウ 数量(枚) 税別価格 型式
タイプ サイズ(μm)
シリコン 100 15 スクエア 100×100 9 10 ¥49,000 US100-A15Q33
9 ¥54,000 US100-A09Q33
5 50×50 ¥60,000 US100-A05Q33A
15 スロット 100×1500 2 ¥49,000 US100-A15L
9 ¥54,000 US100-A09L
5 ¥60,000 US100-A05L
- 25×25 1 ¥60,000 US100-A05Q00
各メンブレンの比較 についてはこちら
 -多孔性シリコンメンブレン (多孔性シリコン)
  ・10-50nm微細孔
  ・バックグランドのないイメージ
  ・プラズマ洗浄可能
膜種 フレーム厚(μm) 膜厚(nm) ウィンドウ 数量(枚) 税別価格 型式
タイプ サイズ(μm)
多孔性シリコン 100 30 - 500×500 1 10 ¥60,000 US100-P30Q05
スロット 100×100 2 US100-P30Q33
各メンブレンの比較 についてはこちら

  <酸化シリコンメンブレングリッド(酸化シリコン)>
膜種 フレーム厚(μm) 膜厚(nm) ウィンドウ 数量
(枚)
税別価格 型式
タイプ サイズ(μm)
酸化シリコン 100 40 スクエア 100×100 9 10 ¥50,000 SO100-A40Q33
20 ¥54,000 SO100-A20Q33
各メンブレンの比較 についてはこちら

  <窒化シリコンメンブレングリッド(窒化シリコン)>
膜種 フレーム厚(μm) 膜厚(nm) ウィンドウ 数量(枚) 税別価格 型式
タイプ サイズ(μm)
窒化
シリコン
100 50 スクエア 100×100 9 10 ¥38,000 SN100-A50Q33
- 100×100 1 ¥38,000 SN100-A50Q01
500×500 1 ¥38,000 SN100-A50Q05
1000×1000 1 ¥38,000 SN100-A50Q10
20 スクエア 100×100 9 ¥48,000 SN100-A20Q-33
- 500×500 1 ¥48,000 SN100-A20Q-05
10 スクエア 100×100 9 ¥54,000 SN100-A10Q-33
スロット 250×250 2 ¥54,000 SN100-A10Q-33B
5 スクエア 50×50 9 ¥60,000 SN100-A05Q33A
- 25×25 1 ¥60,000 SN100-A05Q00
各メンブレンの比較 についてはこちら

 【窒化シリコンメンブレンアレイグリッド Silicon Membrane Window Array Grid】

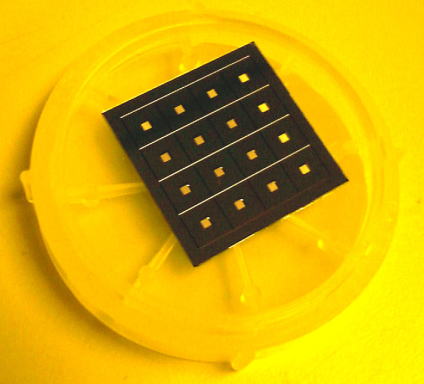

窒化珪素メンブレングリッドを整列させたアレイグリッドです。
標準的なTEMグリッドに専用設計されたものとスピンコーター用のものがあります。
フレームの
サイズ(mm)
ウインドウ メンブレン数 税別価格 型式
膜厚(nm) サイズ(mm)
2.65×2.65 100 0.5 7×7 49 ¥169,000 4134SN-AB
50 ¥238,000 4151SN-AB
3.0×3.0 100 0.5 6×6 36 ¥157,000 4138SN-AB
5.0×5.0 100 1 4×4 16 ¥157,000 4139SN-AB
7.5×7.5 100 2 3×3 9 ¥157,000 4141SN-AB
10.0×10.0 100 3 2×2 4 ¥157,000 4142SN-AB

 【各メンブレングリッドの比較】
メンブレンの種類 シリコンメンブレン 多孔性
シリコンメンブレン
酸化シリコン
メンブレン
窒化シリコン
メンブレン
(参照) (参照)
アモルファス
(非結晶)
シリコン膜
多孔ナノ結晶性
シリコン膜
二酸化シリコン膜 窒化シリコン膜 標準カーボン膜 極薄カーボン膜
メンブレン厚 5 , 9 , 15 nm 15 nm 20 , 40 nm 50 , 20 nm 20 - 50 nm 5 - 10 nm
画質 優れている 良い 有効 有効 有効 有効
プラズマ
洗浄
不可 不可
物質解析
バックグラウンド
Siのみ Siのみ Si,O Si,N C,H C,H
熱的安定性 ~600℃ ~1000℃ ~1000℃ ~1000℃ ~400℃ ~400℃
化学安定性 強塩は避ける 強塩は避ける 有効 優れている 有効 有効
高ビーム電流 優れている 優れている 有効 有効 優れている 優れている
コンタミネーションの
可能性
なし なし なし なし カーボン カーボン
ナノスケール気孔 なし あり なし なし なし なし
バックグラウンド なし ナノ結晶 なし なし なし なし
※表中の優位差の順位:優れている>良い>有効
