●グラフェングリッド
|

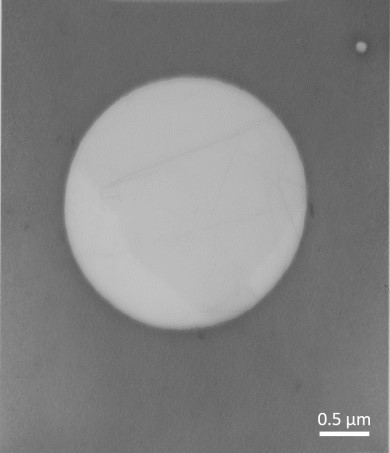

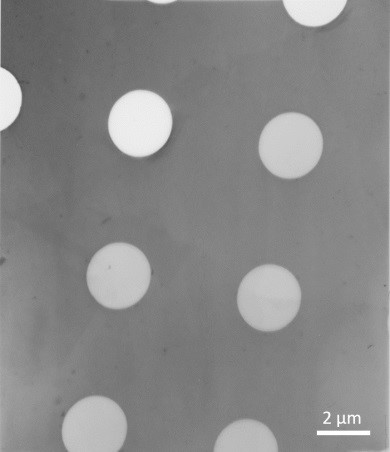

【Graphene Oxide on Quantifoil Holey Carbon TEM Grid】
|
| ホール径(μm) |
ホール間隔(nm) |
メッシュ数 |
材質 |
枚数 |
税別価格 |
型式 |
| 2 |
4 |
200 |
銅 |
10 |
お問合せ |
4510C-BA |

|
【Graphene Oxide on Lacey Carbon TEM Grid】
|
(酸化グラフェンサポートフィルム)
グラフェン酸化物は、TEM用の薄い支持膜として優れた特性をもっています。
酸化グラフェンの単層による背景のコントラストが超薄膜アモルファスカーボン(約3nm)の半分未満で、新しいアプリケーションやTEM高解像度観察用途に期待が寄せられています。
酸化グラフェン膜の単層は、一般的に1nm未満のため、ナノ粒子のTEM観察に理想的です。
酸化グラフェン膜は、電子ビーム下ではほぼ透明です。
(酸化グラフェン構造/組成)
グラフェン酸化物は、ランダムにエポキシや水酸基等の酸素官能基がデコレートされたグラフェン状シートで構成されています。酸化グラフェン膜は、グラフェン状炭素骨格に起因して、単層の厚さでもレース状カーボンまたはQuantifoilホーリーカーボンを覆っても十分な強さがあります。
酸化グラフェンは、改良はハマーメソッド法を使用して、黒鉛粉末から合成されます。
酸化グラフェン膜は親水性です。しかし、疎水性表面が必要な場合は、空気中で加熱することにより、変更することができます。(参考文献1)
(酸化グラフェンTEMアプリケーション)
TEM支持膜として用いた場合、酸化グラフェン膜は強固、導電性、そしてほぼ透明です。
(酸化グラフェングリッド形態)

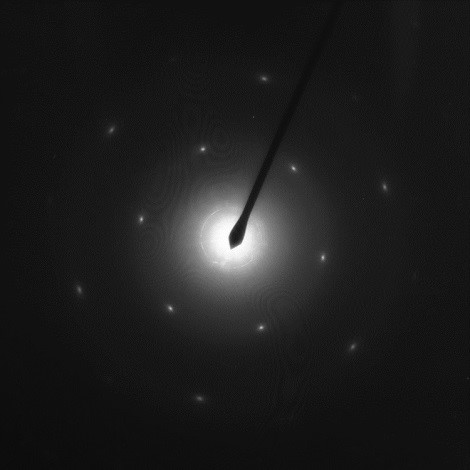

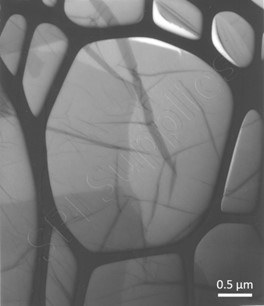

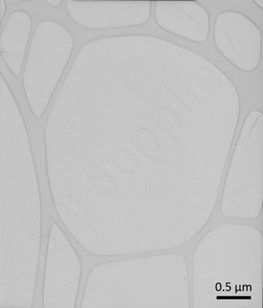

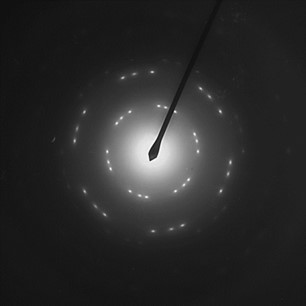

酸化グラフェンフィルムは、レース状カーボングリッド全体に単層から2層以上によって覆われています。
平均してレース状カーボンフィルムの穴の50～75％を酸化グラフェンフィルムでカバーされており、それらの50％が単層になります。
| メッシュ数 |
材質 |
枚数 |
税別価格 |
型式 |
| 300 |
銅 |
10 |
お問合せ |
3870C-BA |

(参考文献)
|
1. |
A simple approach to characterizing block copolymer assemblies: graphene
oxide supports for high contrast multi-technique imaging Joseph P. Patterson,
Ana M. Sanchez, Nikos Petzetakis, Thomas P. Smart, Thomas H. Epps, lll,
lan Portman, Neil R. Wilson and Rachel K. O'Reily. Soft Matter 8, 3322(2012). |
| 2. |
Graphene Oxide: Structural Analysis and Application as a Highly Transparent
Support for Electron Microscopy. N.R. Wilson, P.A. Pandey, R.Beanland,
R.J. Young, I.A. Kinloch, L. Gong, Z. Liu, K. Suenaga, J.P. Rourke, S.J.
York, and J.Sloan, ACS Nano 3(9), 2547(2009). |
| 3. |
Graphene oxide: a substrate for optimizing preparations of frozen-hydrated
samples. Pantelic RS, Meyer JC, Kaiser U, Baumeister W, Plitzko JM. (2010)
J Struct Biol. Apr; 170(1):152-6. |
| 4. |
Pandey, Priyanka A. (2012) Structure and applications of chemically modified
graphene. PhD thesis, University of Warwick. |
|
|
|
|
